(48.134.02) - IDLER ASSY, CRAWLER

Запчасти Case CX27B ASN (48.134.02) - IDLER ASSY, CRAWLER (48) - TRACKS & TRACK SUSPENSION

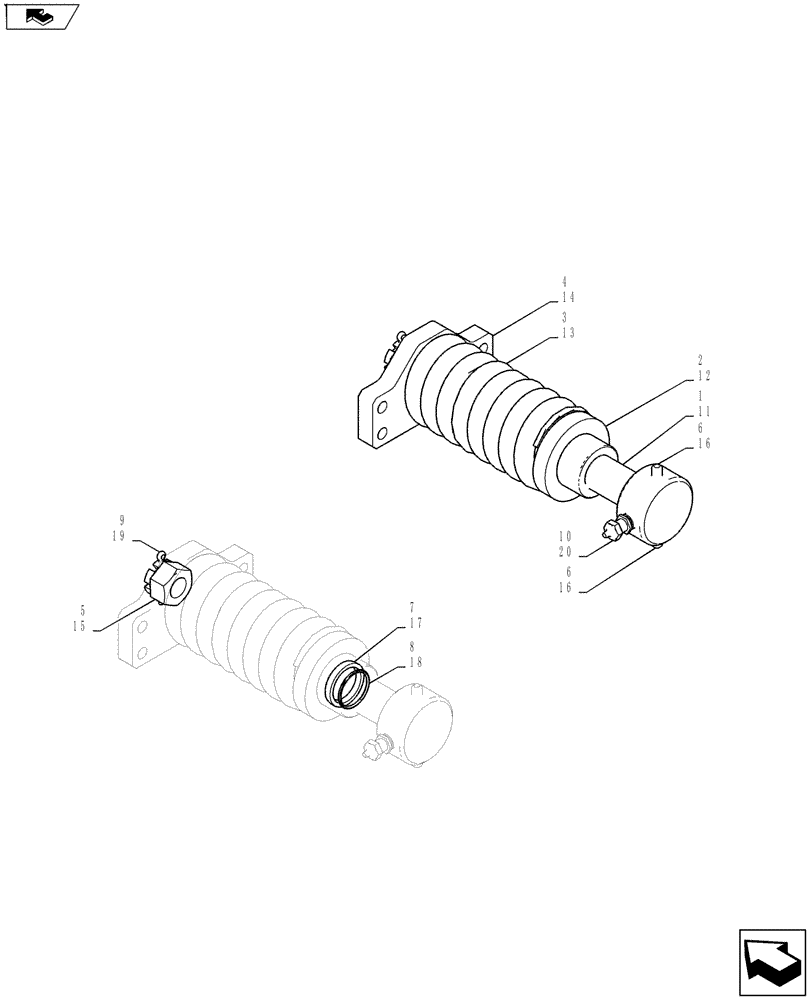

Схема запчастей Case CX27B ASN - (48.134.02) - IDLER ASSY, CRAWLER (48) - TRACKS & TRACK SUSPENSION
12
19
10
4
8
15
20
7
16
5
3
11
1
13
home
6
17
6
14
18
9
16
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Idler Assembly, Crawler PV52D00005F1

1шт.

1

PX01V01008P1

PISTON

1шт.

2

PV70V00001P1

CYLINDER

Grease

1шт.

3

PV54D01007P1

SPRING

1шт.

4

PV54D01008P1

PLATE

1шт.

5

PX54D01013P1

NUT

1шт.

6

PX54D01014P1

PIN,10mm OD x 24mm L

2шт.

7

PW54D01006P1

OIL SEAL

1шт.

8

ZD12G03500

O-RING,34.40mm ID x 40.60mm OD x 3.10mm

1шт.

9

ZP15D05045

PIN

Split

1шт.

10

PX80B01026P1

LUBE NIPPLE

1шт.

11

PX01V01008P1

PISTON

1шт.

12

PV70V00001P1

CYLINDER

Grease

1шт.

13

PV54D01007P1

SPRING

1шт.

14

PV54D01008P1

PLATE

1шт.

15

PX54D01013P1

NUT

1шт.

16

PX54D01014P1

PIN,10mm OD x 24mm L

2шт.

17

PW54D01006P1

OIL SEAL

1шт.

18

ZD12G03500

O-RING,34.40mm ID x 40.60mm OD x 3.10mm

1шт.

19

ZP15D05045

PIN

Split

1шт.

20

PX80B01026P1

LUBE NIPPLE

1шт.
