(1.020[02]) - OIL TANK (NIBBLER & BREAKER)

Запчасти Case CX27B (1.020[02]) - OIL TANK (NIBBLER & BREAKER) (01) - Section 1

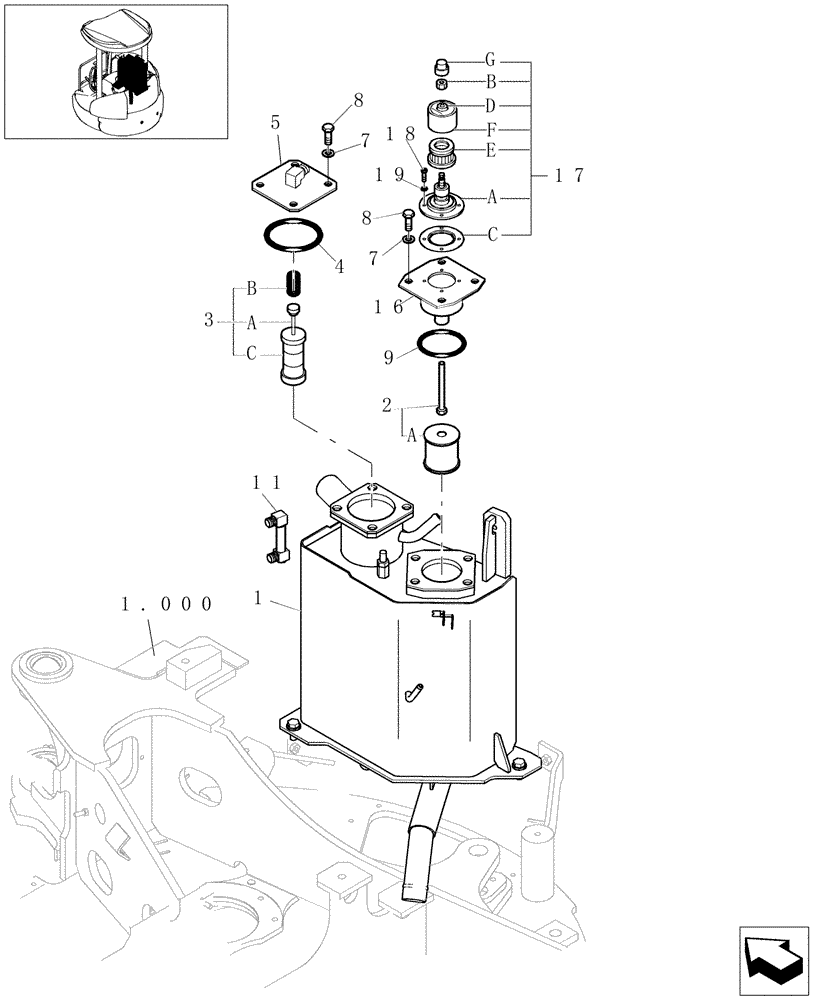

Схема запчастей Case CX27B - (1.020[02]) - OIL TANK (NIBBLER & BREAKER) (01) - Section 1
a
e
c
9
a
8
18
7
c
7
b
a
1.000
2
17
16
b
8
f
1
19
11
g
d
4
5
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87540841

TANK

1шт.

From S/N N7GN04725

1шт.

1

72281522

TANK

1шт.

Up To S/N N7GN04724

1шт.

2

72281213

STRAINER ASSY.

1шт.

Up To S/N XXY

1шт.

2

87744832

STRAINER ASSY.

1шт.

From S/N XXY

1шт.

2a

87350777

STRAINER ELEMENT

1шт.

3

72284847

FILTER ASSY

1шт.

3a

72280659

VALVE

1шт.

3b

72280660

SPRING

1шт.

3c

72281270

HYDRAULIC OIL FILTER

1шт.

4

14461480

O-RING,4.237" ID x 0.103" Thk

1шт.

From S/N N7GN04725

1шт.

4

72216400

O-RING

1шт.

Up To S/N N7GN04724

1шт.

5

87551020

COVER

1шт.

From S/N N7GN04725

1шт.

5

72280661

COVER

1шт.

Up To S/N N7GN04724

1шт.

7

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

8шт.

8

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

8шт.

9

14461580

O-RING,0.103" Thk x 4.487" ID, -157, Cl 5, 75 Duro

1шт.

From S/N N7GN04725

1шт.

9

72219150

O-RING

1шт.

Up To S/N N7GN04724

1шт.

11

72953717

LEVEL GAUGE

1шт.

Up To S/N N8GN10058

1шт.

11

87744550

LEVEL GAUGE

1шт.

From S/N N8GN10059

1шт.

16

87551027

COVER

1шт.

From S/N N7GN04725

1шт.

Up To S/N XXY

1шт.

16

72281524

COVER

1шт.

Up To S/N N7GN04724

1шт.

16

87744830

COVER

1шт.

From S/N XXY

1шт.

17

72284639

PLUG

1шт.

17a

72953885

BODY

1шт.

17b

72958081

NUT

1шт.

17c

72958082

PACKING

1шт.

17d

72958101

PLATE

1шт.

17e

72281517

BREATHER

1шт.

17f

72958102

COVER

1шт.

17g

72954044

CAP COVER

1шт.

18

14305274

SCREW,M8 x 16mm

TCE M6x16

4шт.

19

10571579

LOCK WASHER,M6

4шт.
