(1.010[01]) - FUEL TANK

Запчасти Case CX27B (1.010[01]) - FUEL TANK (01) - Section 1

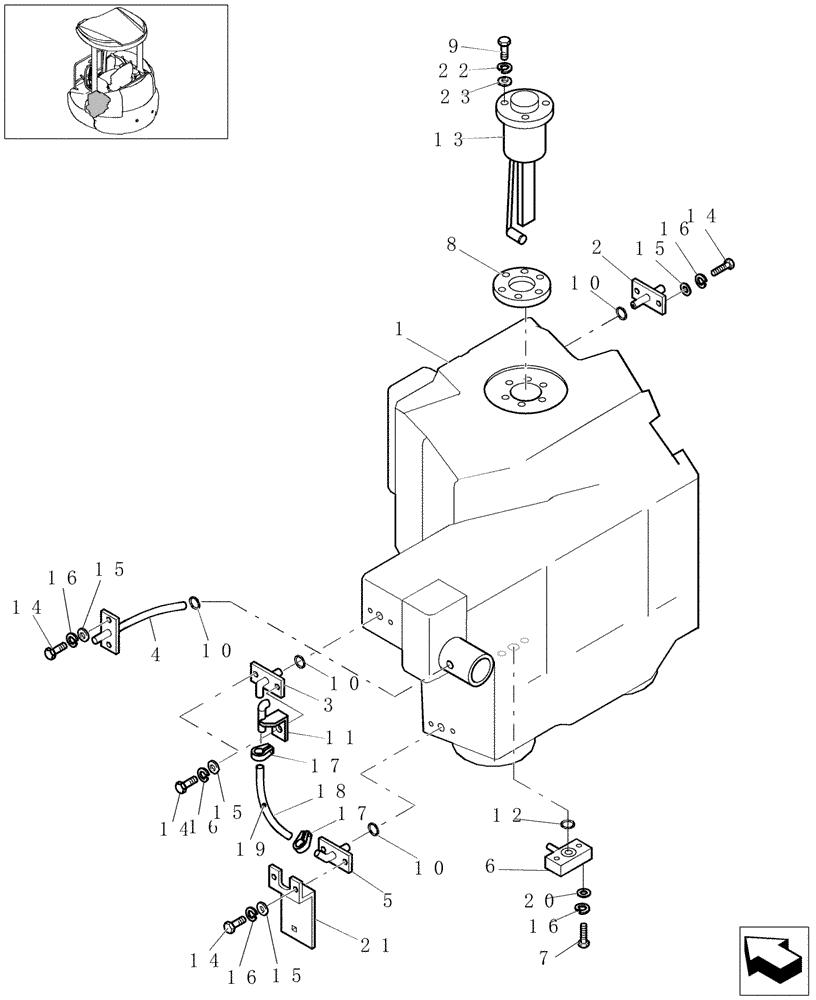

Схема запчастей Case CX27B - (1.010[01]) - FUEL TANK (01) - Section 1
11
14
16
23
14
22
10
16
12
16
15
10
3
17
5
15
9
16
1
2
20
4
8
7
17
18
14
15
19
13
16
6
15
10
14
21
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72281501

TANK

1шт.

2

87539276

FLANGE

1шт.

3

87539291

FLANGE

1шт.

4

87539293

FLANGE

1шт.

5

87539523

FLANGE

1шт.

6

87539518

FLANGE

1шт.

7

10902834

SCREW

TE M6x30

2шт.

8

72280621

PACKING

1шт.

9

10977634

SCREW

TE M5x12

5шт.

10

72280622

O-RING

4шт.

11

87539237

BRACKET

1шт.

12

72956425

O-RING

1шт.

13

72280623

SENSOR

1шт.

14

10902234

BOLT,Hex, M6 x 16mm, Cl 10.9, Full Thd

8шт.

15

13550221

WASHER

Ø6

8шт.

16

10571579

LOCK WASHER,M6

10шт.

17

72950521

CLAMP

2шт.

18

72285619

HOSE

1шт.

19

72950522

BALL

1шт.

20

14499321

WASHER,M6 x 11 x 1.6 Thk

2шт.

21

87539529

PLATE

1шт.

22

10571479

LOCK WASHER,M5

5шт.

23

13506721

WASHER,5.15mm ID x 10mm OD x 0.8mm Thk

Ø5

5шт.
