(1.000[02]) - COUNTERWEIGHT INSTALLATION

Запчасти Case CX27B (1.000[02]) - COUNTERWEIGHT INSTALLATION (01) - Section 1

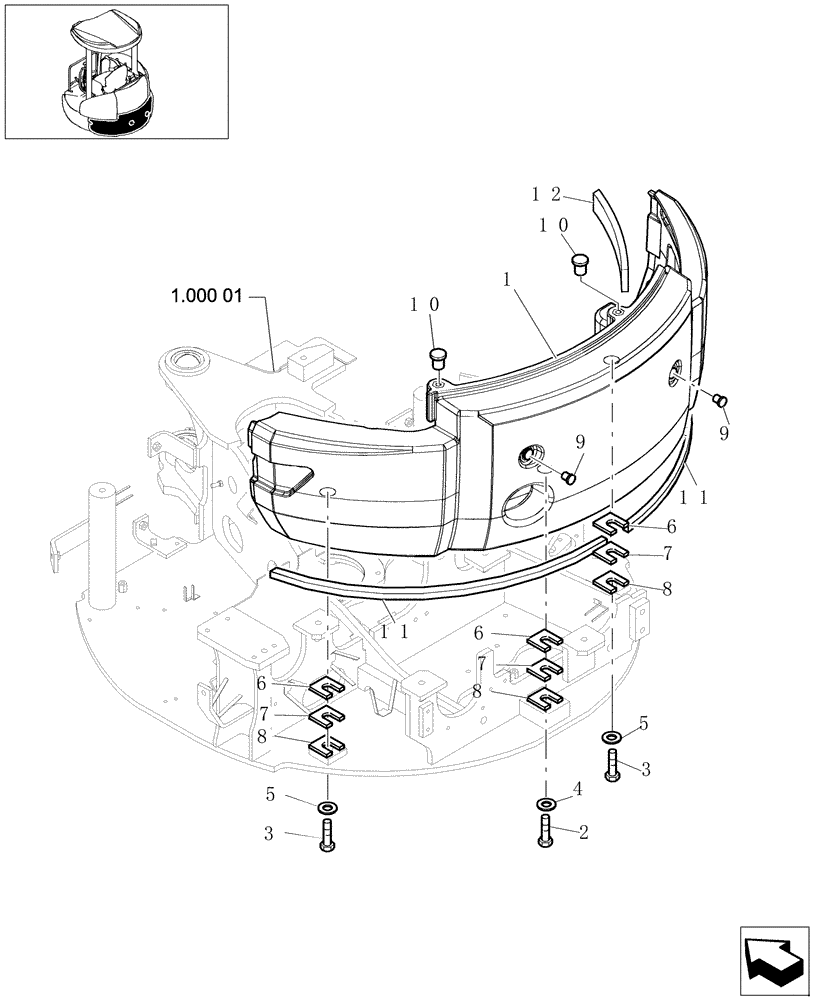

Схема запчастей Case CX27B - (1.000[02]) - COUNTERWEIGHT INSTALLATION (01) - Section 1
8
9
1
4
7
5
12
6
6
10
11
5
9
8
6
11
8
3
10
7
2
7
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87568721

WEIGHT

1шт.

2

11119434

SCREW

TE M16x75

1шт.

3

11118734

SCREW,Hex, M16 x 45mm, Cl 10.9

TE M16x45

2шт.

4

72270469

WASHER

Ø16

1шт.

5

13580121

WASHER,16.4mm ID x 32mm OD x 4mm Thk

Ø16

2шт.

6

72950964

SHIM

3шт.

7

72950965

SHIM

3шт.

8

72950966

SHIM

3шт.

9

72283641

PLUG

2шт.

10

72283642

SPACER

2шт.

11

72281431

RUBBER WEATHERSTRIP

2шт.

12

72281432

INSULATOR

1шт.

Выбрано товаров: 12
