(5.0038[03]) - LONG ARM LINES (N&B) - 747330070

Запчасти Case CX27B (5.0038[03]) - LONG ARM LINES (N&B) - 747330070 (05) - Section 5

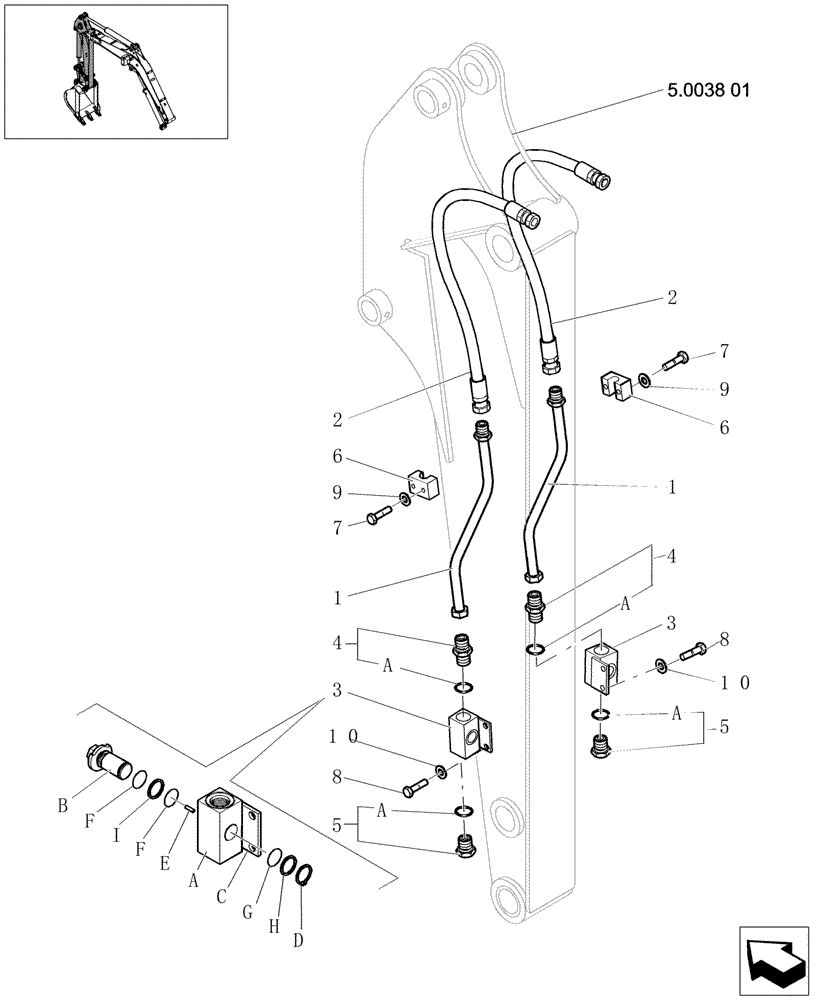

Схема запчастей Case CX27B - (5.0038[03]) - LONG ARM LINES (N&B) - 747330070 (05) - Section 5
d
f
1
i
10
2
3
6
3
h
a
10
a
5
5
a
8
b
1
4
7
g
8
6
e
9
7
9
a
2
f
a
4
c
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87369806

PIPE

2шт.

2

72284845

HOSE

2шт.

3

72282028

VALVE

2шт.

3a

72957851

BODY

1шт.

3b

72957852

SHAFT

1шт.

3c

72957853

PLATE

1шт.

3d

72951668

RING

1шт.

3e

72209855

PIN

1шт.

3f

72283842

GASKET

2шт.

3g

72283843

GASKET

1шт.

3h

72957911

RING

1шт.

3i

72951615

RING

1шт.

4

72282486

HYD CONNECTOR

2шт.

4a

72283052

O-RING

2шт.

5

72283840

PLUG

2шт.

5a

72283687

GASKET

2шт.

6

87535753

CLAMP

2шт.

7

16044031

BOLT,Hex, M8 x 1.25 x 40mm, Cl 10.9

TE M8x40

4шт.

8

11106034

BOLT,Hex, M10 x 20, 10.9, Full Thd

4шт.

9

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

4шт.

10

10571879

LOCK WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

4шт.
