(3.070[01]) - LOWER FRAME LINES

Запчасти Case CX27B (3.070[01]) - LOWER FRAME LINES (03) - Section 3

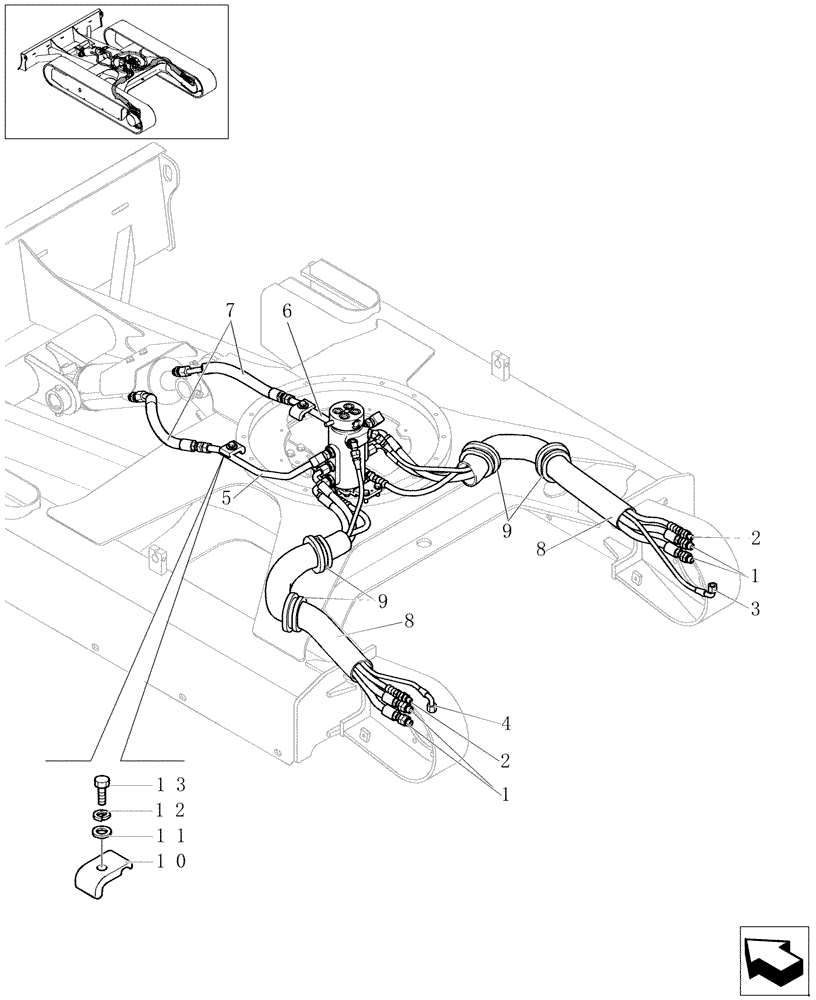

Схема запчастей Case CX27B - (3.070[01]) - LOWER FRAME LINES (03) - Section 3
8
2
7
1
8
6
12
13
9
4
3
5
11
10
1
2
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72281638

HOSE

4шт.

2

72281639

HOSE

2шт.

4

72281640

HOSE

2шт.

5

87369808

PIPE

1шт.

6

87369809

PIPE

1шт.

7

72281643

HOSE

2шт.

8

72951792

HOSE

2шт.

9

72282344

GROMMET

4шт.

10

87538316

BRACKET

2шт.

11

12647021

WASHER,8.15mm ID x 25mm OD x 2.5mm Thk

Ø8

2шт.

12

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

2шт.

13

16043934

BOLT,Hex, M8 x 1.25 x 35mm, Cl 10.9, Full Thd

2шт.
