(3.051[01]) - DOZER BLADE CYLINDER ASSEMBLY

Запчасти Case CX27B (3.051[01]) - DOZER BLADE CYLINDER ASSEMBLY (03) - Section 3

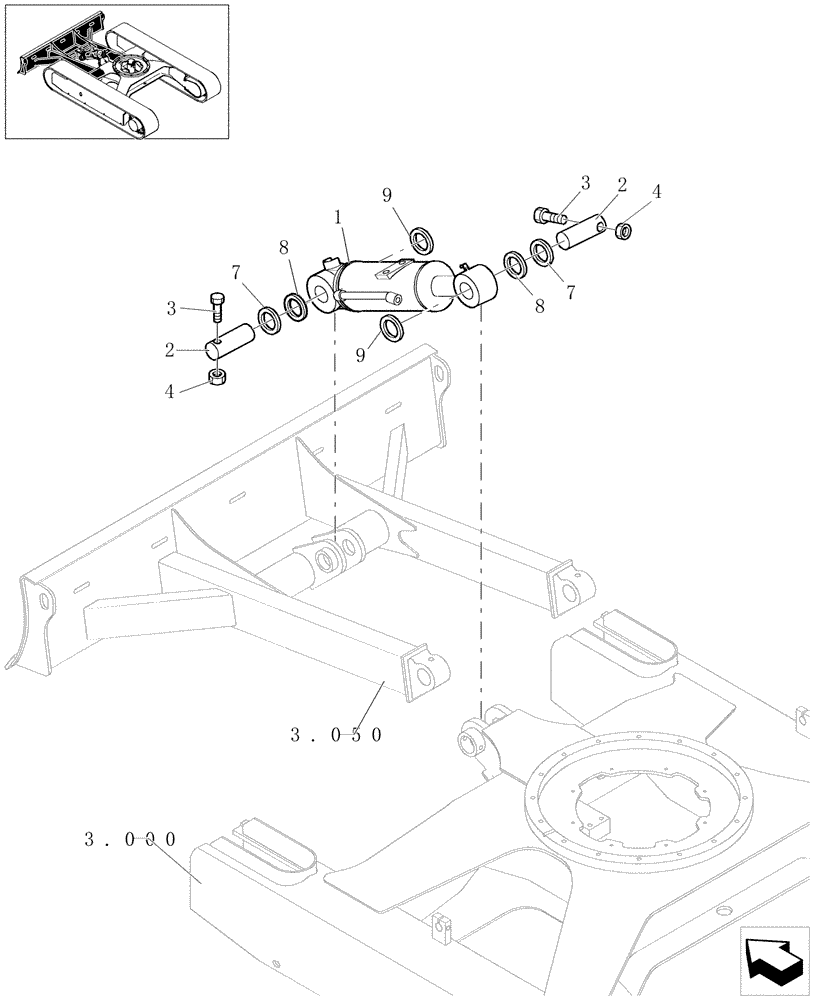

Схема запчастей Case CX27B - (3.051[01]) - DOZER BLADE CYLINDER ASSEMBLY (03) - Section 3
2
3
4
7
8
3.050
8
4
3
2
9
7
1
3.000
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72286196

CYLINDER

1шт.

See Page 3.051A

1шт.

2

72951377

PIN

2шт.

3

11107934

SCREW

TE M10x85

2шт.

4

12577211

LOCK NUT,M10 x 1.5mm Pitch, 12.30mm High, Cl 8, ZND

2шт.

7

72284636

SHIM,47mm ID x 70mm OD x 1.2mm Thk

2шт.

8

72284637

SHIM,47mm ID x 70mm OD x 1.6mm Thk

2шт.

9

72284638

SHIM,47mm ID x 70mm OD x 2.3mm Thk

2шт.
