(2.010B[01A]) - BOOM CYLINDER - CANOPY

Запчасти Case CX27B (2.010B[01A]) - BOOM CYLINDER - CANOPY (02) - Section 2

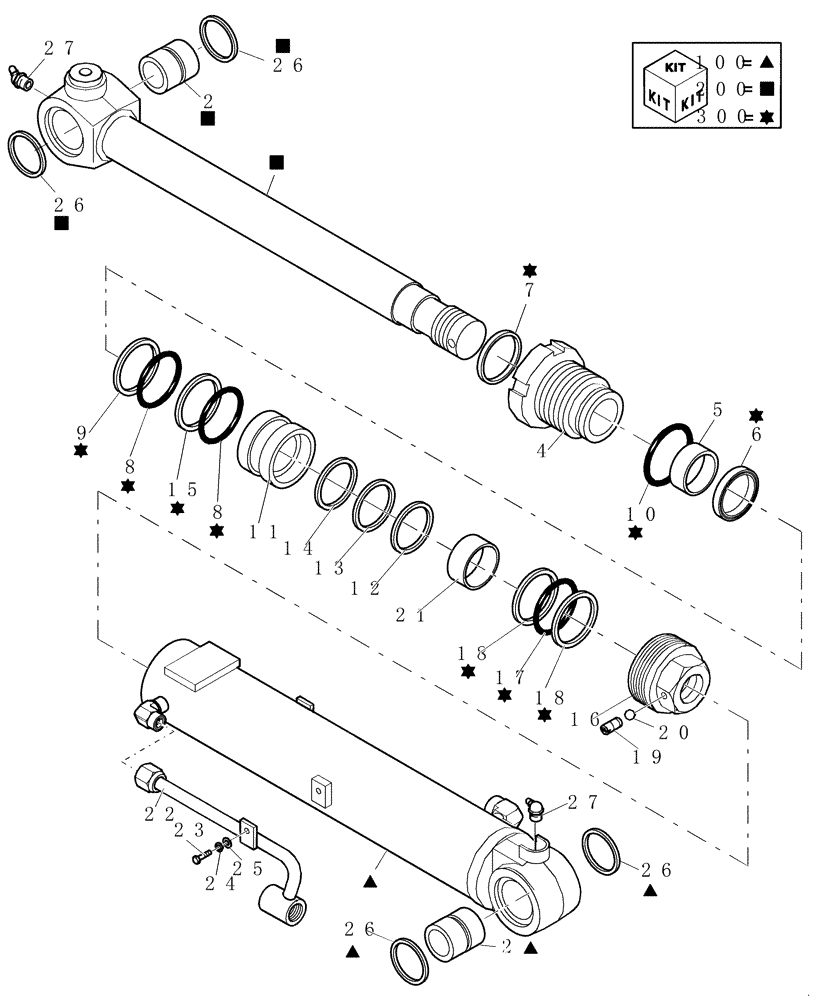

Схема запчастей Case CX27B - (2.010B[01A]) - BOOM CYLINDER - CANOPY (02) - Section 2
200
23
100
300
20
12
17
5
200
6
300
27
300
200
10
15
4
200
11
18
26
19
100
2
24
22
2
200
300
7
26
13
14
8
100
300
18
100
300
26
100
200
27
300
21
16
300
300
25
100
300
26
9
100
300
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

72952698

BUSHING

2шт.

4

72282201

CYLINDER HEAD

1шт.

5

72285852

BUSHING

1шт.

6

72962186

RING

1шт.

7

72961295

WIPER SEAL

1шт.

8

72955427

O-RING

2шт.

9

72282202

RING

1шт.

10

72957907

O-RING

1шт.

11

87643390

HOLDER

1шт.

12

72282746

SPACER

1шт.

13

72282747

SEAL

1шт.

14

87617851

COLLAR

1шт.

15

72282204

RING

1шт.

16

72282205

PISTON

1шт.

17

72961280

SEALING RING

SEALRING

1шт.

18

87643397

RING

2шт.

19

72950401

SET SCREW

1шт.

20

72950400

BALL

1шт.

21

72282750

RING

1шт.

22

72282207

PIPE

1шт.

23

72282753

SCREW

2шт.

24

72958076

WASHER

2шт.

25

72961447

WASHER

2шт.

26

87658896

O-RING

4шт.

27

72283072

LUBE NIPPLE,67 Degree x 1/8" PT

2шт.

100

87643418

REPAIR KIT

1шт.

200

72285840

PISTON ROD

1шт.

300

72280471

REPAIR KIT

1шт.
