(2.010[03A]) - BOOM CYLINDER LINES

Запчасти Case CX27B (2.010[03A]) - BOOM CYLINDER LINES (02) - Section 2

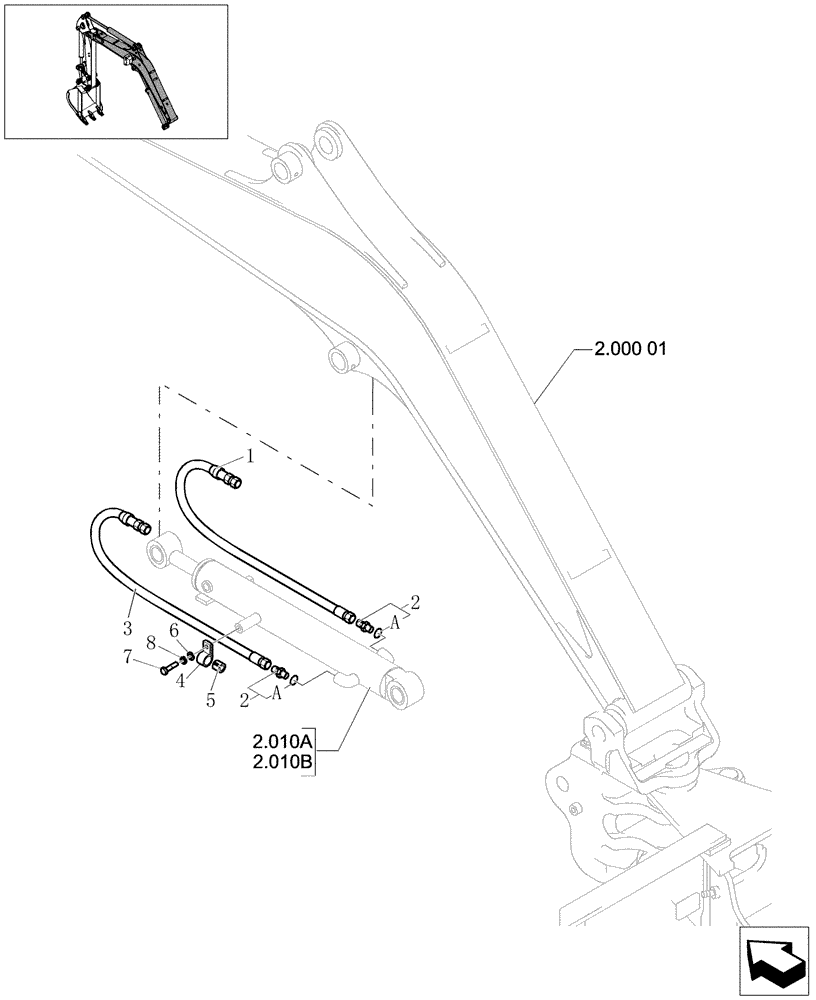

Схема запчастей Case CX27B - (2.010[03A]) - BOOM CYLINDER LINES (02) - Section 2
a
8
a
4
2
7
5
2
1
6
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72285771

HOSE

1шт.

2

72282154

HYD CONNECTOR

2шт.

2a

72283052

O-RING

2шт.

3

72285102

HOSE

1шт.

4

71405770

CLAMP,25mm ID, 15mm Bolt Hole, P Type

1шт.

5

87566921

BUSHING

1шт.

6

14496621

WASHER,10.5mm ID x 21mm OD x 2mm Thk

1шт.

7

11106034

BOLT,Hex, M10 x 20, 10.9, Full Thd

1шт.

8

10571879

LOCK WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

1шт.
