(1.080[04]) - CONTROL LINES

Запчасти Case CX27B (1.080[04]) - CONTROL LINES (01) - Section 1

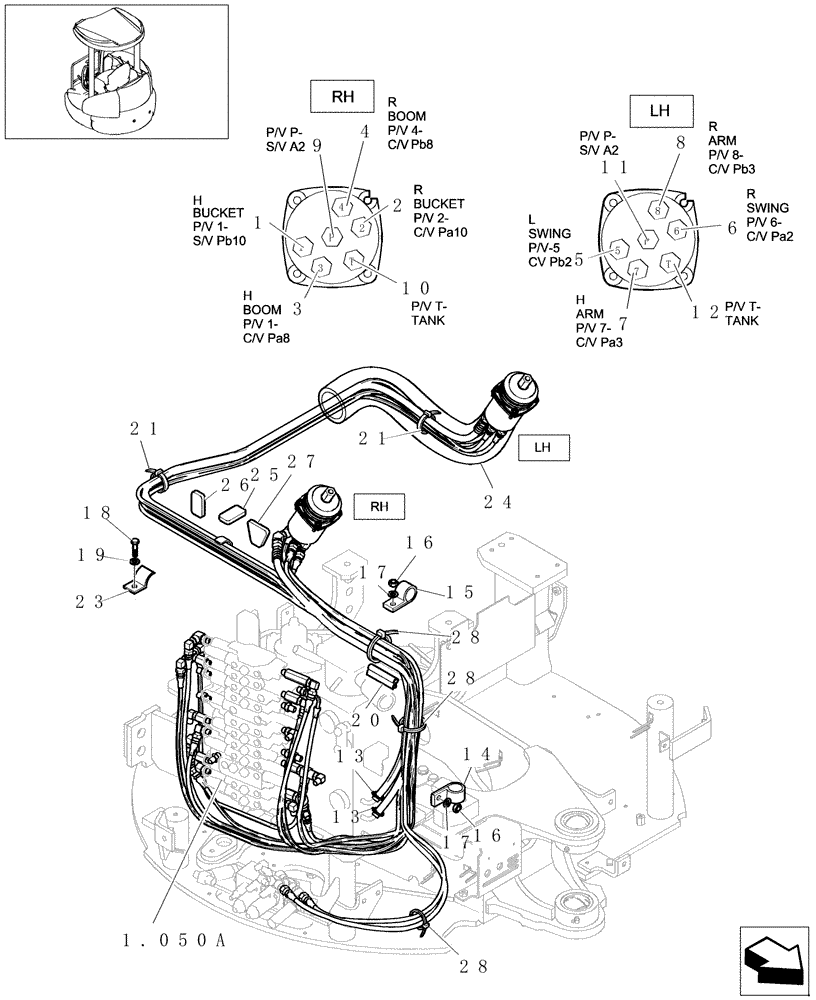

Схема запчастей Case CX27B - (1.080[04]) - CONTROL LINES (01) - Section 1
16
t
27
7
18
16
21
4
24
8
28
17
15
p
6
13
12
28
3
13
1
25
2
5
7
28
2
9
23
t
19
20
1.050a
p
3
11
8
26
5
6
10
21
14
1
17
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72281969

HOSE

1шт.

2

72281970

HOSE

1шт.

3

72281971

HOSE

1шт.

4

72281972

HOSE

1шт.

5

72281973

HOSE

1шт.

6

72281974

HOSE

1шт.

7

72281975

HOSE

1шт.

8

72281976

HOSE

1шт.

9

72281977

HOSE

1шт.

10

72280801

HOSE

1шт.

11

72281978

HOSE

1шт.

12

72281979

HOSE

1шт.

13

87526517

CLAMP

2шт.

14

71421085

CLIP

1шт.

15

71438664

CLAMP,45mm ID, 12.5mm Bolt Hole, P Type

1шт.

16

11702924

NUT

M12

2шт.

17

13550521

WASHER,12.2mm ID x 24mm OD x 3mm Thk

Ø12

2шт.

18

16043221

BOLT,Hex, M8 x 16mm, Cl 8.8, Full Thd

1шт.

19

12654401

WASHER,8.15mm ID x 17mm OD x 3mm Thk

1шт.

20

72955111

RUBBER WEATHERSTRIP

1шт.

21

14560387

HOSE CLIP,Black, 380mm L

5шт.

23

72280780

CLAMP

1шт.

24

72280758

RUBBER SLEEVE

1шт.

25

72280759

INSULATOR

1шт.

26

72280760

INSULATOR

1шт.

27

72283806

INSULATOR

1шт.
