(HC600-01[1]) - LIFT CYLINDER (CANOPY)

Запчасти Case CX27B (HC600-01[1]) - LIFT CYLINDER (CANOPY) (35) - HYDRAULIC SYSTEMS

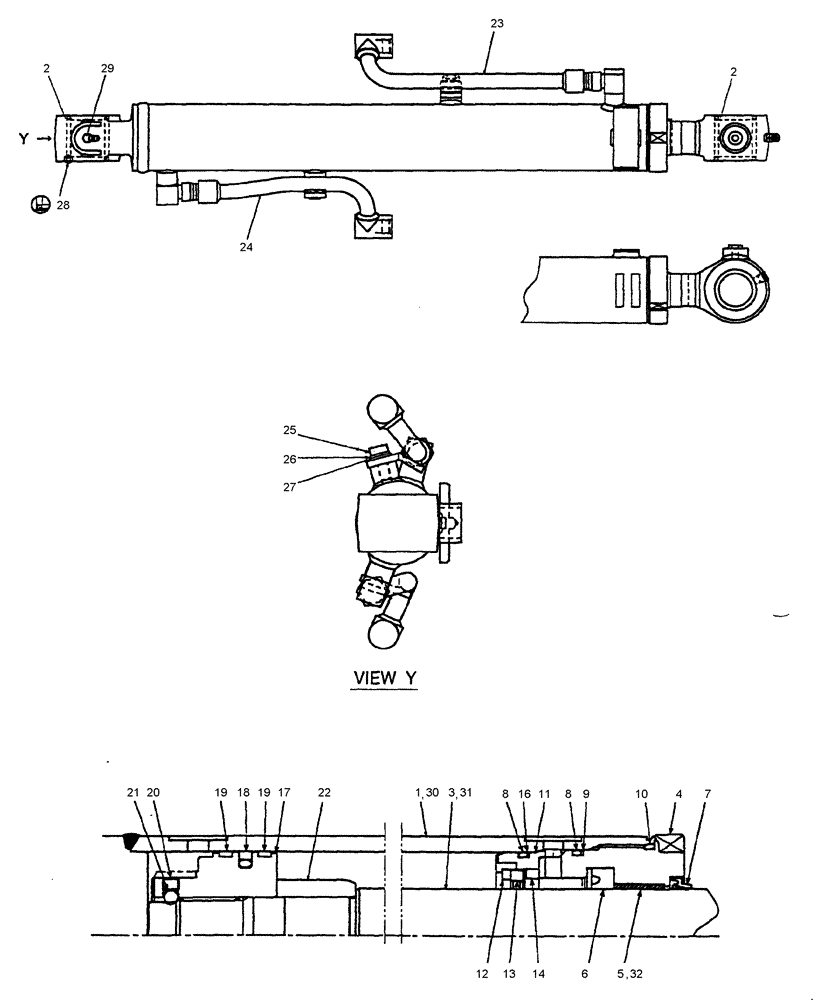

Схема запчастей Case CX27B - (HC600-01[1]) - LIFT CYLINDER (CANOPY) (35) - HYDRAULIC SYSTEMS
12
1
19
8
19
11
22
7
3
13
6
27
8
25
2
18
32
28
24
20
21
2
4
17
26
9
14
30
5
29
10
16
31
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1/902

72282200

HYDRAULIC CYLINDER

1шт.

1/903

72286201

HYDRAULIC CYLINDER

1шт.

1

NS

NOT SERVICED

1шт.

2

72952698

BUSHING

2шт.

3

NS

NOT SERVICED

1шт.

4

72282201

CYLINDER HEAD

1шт.

5

72280245

BUSHING

1шт.

Only for P/N 72282200

1шт.

6

72962186

RING

1шт.

7

72961295

WIPER SEAL

1шт.

8

72955427

O-RING

2шт.

9

72282202

RING

1шт.

10

72957907

O-RING

1шт.

11

72282203

HOLDER

1шт.

12

72961304

SEAL

SEALRING

1шт.

13

72282747

SEAL

1шт.

14

72282748

RETAINER COLLAR

1шт.

15

NS

NOT SERVICED

1шт.

16

72282204

RING

1шт.

17

72282205

PISTON

1шт.

18

72961280

SEALING RING

SEALRING

1шт.

19

72282206

RING

2шт.

20

72950401

SET SCREW

1шт.

21

72950400

BALL

1шт.

22

72282750

RING

1шт.

23

72282207

PIPE

1шт.

24

72282752

PIPE

1шт.

25

72282753

SCREW

2шт.

26

72958076

WASHER

2шт.

27

72961447

WASHER

2шт.

28

72961203

SEAL

4шт.

29

72283072

LUBE NIPPLE,67 Degree x 1/8" PT

2шт.

30

NS

NOT SERVICED

1шт.

Only for P/N 72286201

1шт.

31

NS

NOT SERVICED

1шт.

Only for P/N 72286201

1шт.

32

72285852

BUSHING

1шт.

Only for P/N 72286201

1шт.

900

72282205

PISTON

- ASSY SEE 1, 2, 28

1шт.

Only for P/N 72282200

1шт.

901

72282755

REPAIR KIT

- ASSY SEE 2, 3, 28

1шт.

Only for P/N 72282200

1шт.

902

72280471

REPAIR KIT

- ASSY SEE 6, 7, 8, 9, 10, 15, 16, 18, 19

1шт.

903

72286202

REPAIR KIT

- ASSY SEE 2, 30, 28

1шт.

Only for P/N 72286201

1шт.

904

72285840

PISTON ROD

1шт.

Only for P/N 72286201

1шт.
