(HC300-01[1]) - SLEW MOTOR

Запчасти Case CX27B (HC300-01[1]) - SLEW MOTOR (35) - HYDRAULIC SYSTEMS

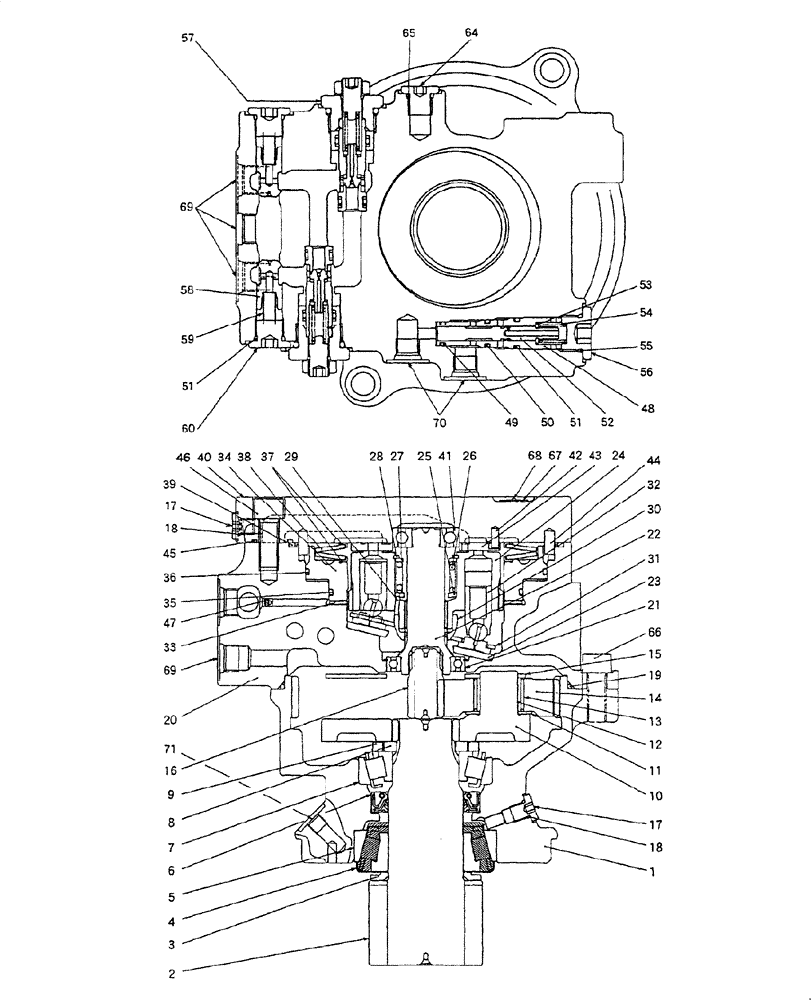

Схема запчастей Case CX27B - (HC300-01[1]) - SLEW MOTOR (35) - HYDRAULIC SYSTEMS
60
6
20
65
37
14
18
5
42
49
13
32
64
11
25
45
53
28
39
9
47
17
1
27
17
71
23
51
43
58
35
44
30
56
38
12
4
67
69
15
22
24
41
68
19
26
52
54
40
48
50
8
18
70
69
57
10
2
55
59
66
3
21
51
31
33
36
7
46
34
16
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1/903

72281553

HYDRAULIC MOTOR

1шт.

1

NS

NOT SERVICED

1шт.

2

NS

NOT SERVICED

1шт.

3

NS

NOT SERVICED

1шт.

4

72961392

PLATE

1шт.

5

NS

NOT SERVICED

1шт.

6

72961476

OIL SEAL

1шт.

7

NS

NOT SERVICED

1шт.

8

NS

NOT SERVICED

2шт.

9

72961393

RING

1шт.

10

72961394

HOLDER

1шт.

11

72961472

THRUST WASHER

3шт.

12

72961473

RACE

3шт.

13

72961474

NEEDLE BEARING

3шт.

14

72961395

PLANETARY GEAR

3шт.

15

72961396

THRUST PLATE

1шт.

16

72961397

GEAR

1шт.

17

72952073

PLUG

3шт.

18

72209818

O-RING,1.9mm Thk x 7.8mm ID, 90 Duro

3шт.

19

72961398

O-RING

1шт.

20

72282597

CASE

1шт.

21

72961471

BALL BEARING

1шт.

22

72961400

SHAFT

1шт.

23

72961470

THRUST PLATE

1шт.

24

NS

NOT SERVICED

1шт.

25

72957676

RING

1шт.

26

72957805

SPRING

1шт.

27

72957806

WASHER

1шт.

28

72957834

RING

1шт.

29

72957804

PIN

3шт.

30

72957677

HOLDER

1шт.

31

72961401

PLATE

1шт.

32

NS

NOT SERVICED

9шт.

33

72961402

DISC

1шт.

34

72951403

PLATE

1шт.

35

72958731

O-RING

1шт.

36

72960988

O-RING

1шт.

37

72961404

SEAT/SLOT

2шт.

38

72961405

SPRING

1шт.

39

72961468

O-RING

1шт.

40

72961406

COVER

1шт.

41

72961284

BALL BEARING

1шт.

42

72952039

PIN

1шт.

43

72282598

PLATE

1шт.

44

72961407

PIN

2шт.

45

72215302

GASKET

2шт.

46

72282599

SCREW

5шт.

47

72961285

ORIFICE

1шт.

48

NS

NOT SERVICED

1шт.

49

72957908

O-RING

1шт.

50

72209829

O-RING

1шт.

51

72283052

O-RING

3шт.

52

NS

NOT SERVICED

1шт.

53

72961268

WASHER

1шт.

54

72961408

SPRING

1шт.

55

72283073

GASKET

1шт.

56

72961283

PLUG

1шт.

57

72282660

HOSE,9.50 mm ID x 770.00 mm

Assembly, See HC60

2шт.

58

72952598

VALVE

2шт.

59

72952599

SPRING

2шт.

60

72952038

PLUG

2шт.

64

72952043

PLUG

1шт.

65

72283080

O-RING

1шт.

66

72961006

SCREW,Hex Socket Head, M12 x 30mm

2шт.

67

NS

NOT SERVICED

1шт.

68

NS

NOT SERVICED

2шт.

69

NS

NOT SERVICED

4шт.

70

NS

NOT SERVICED

2шт.

71

NS

NOT SERVICED

1шт.

900

72961391

REPAIR KIT

- ASSY SEE 48, 49, 50, 51, 52

1шт.

901

72961388

REPAIR KIT

- ASSY SEE 18, 19, 35, 36, 39, 45, 49, 50, 51, 55, 61, 63, 65

1шт.

902

72961389

REPAIR KIT

- ASSY SEE 24, 32

1шт.

903

72961390

REPAIR KIT

- ASSY SEE 1, 2, 3, 4, 5, 6, 7, 8, 9

1шт.
