(727-60[1]) - CONTROL LINES, PROPEL (NIBBLER & BREAKER + TRAVEL ALARM)

Запчасти Case CX27B (727-60[1]) - CONTROL LINES, PROPEL (NIBBLER & BREAKER + TRAVEL ALARM) (35) - HYDRAULIC SYSTEMS

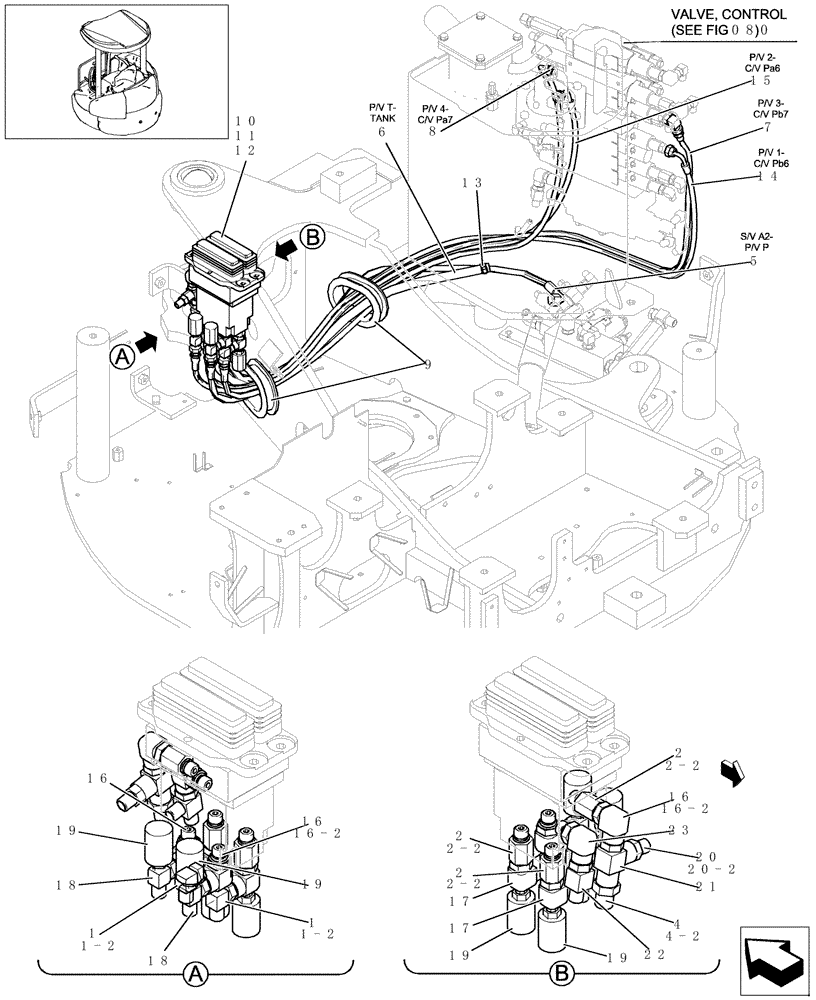

Схема запчастей Case CX27B - (727-60[1]) - CONTROL LINES, PROPEL (NIBBLER & BREAKER + TRAVEL ALARM) (35) - HYDRAULIC SYSTEMS
19
19
11
2
10
17
16-2
7
20
17
1
2
21
4-2
16
14
080
18
5
1
22
19
1-2
2-2
16
8
20-2
23
19
13
1-2
2-2
4
18
12
2
15
16-2
9
2-2
6
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

-

72285726

SET OF PARTS

- ASSY

1шт.

1

72283603

ELBOW

2шт.

1-2

72283080

O-RING

2шт.

2

72217408

HYD CONNECTOR

3шт.

2-2

72283080

O-RING

3шт.

4

72283550

HYD CONNECTOR

1шт.

4-2

72283080

O-RING

1шт.

5

72285811

HOSE

1шт.

6

72281998

HOSE

1шт.

7

72282004

HOSE

1шт.

8

72280797

HOSE

1шт.

9

72280804

GROMMET

2шт.

10

72950909

VALVE

1шт.

11

47045396

SCREW

4шт.

12

13559021

WASHER

4шт.

13

72954817

CLIP

1шт.

14

72281999

HOSE

1шт.

15

72280795

HOSE

1шт.

16

72283551

ELBOW

3шт.

16-2

72283080

O-RING

3шт.

17

72285211

ELBOW

2шт.

18

72285212

ELBOW

2шт.

19

72161493

PRESSURE GAUGE

4шт.

20

72283606

HYD CONNECTOR

1шт.

20-2

72283080

O-RING

1шт.

21

72283608

TEE,1/4" ORB x 1/4" x 1/4"

1шт.

22

72283609

HYD CONNECTOR

1шт.

23

72283832

ELBOW

1шт.
