(160-60[1]) - CONTROL LINES (NIBBLER & BREAKER)

Запчасти Case CX27B (160-60[1]) - CONTROL LINES (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS

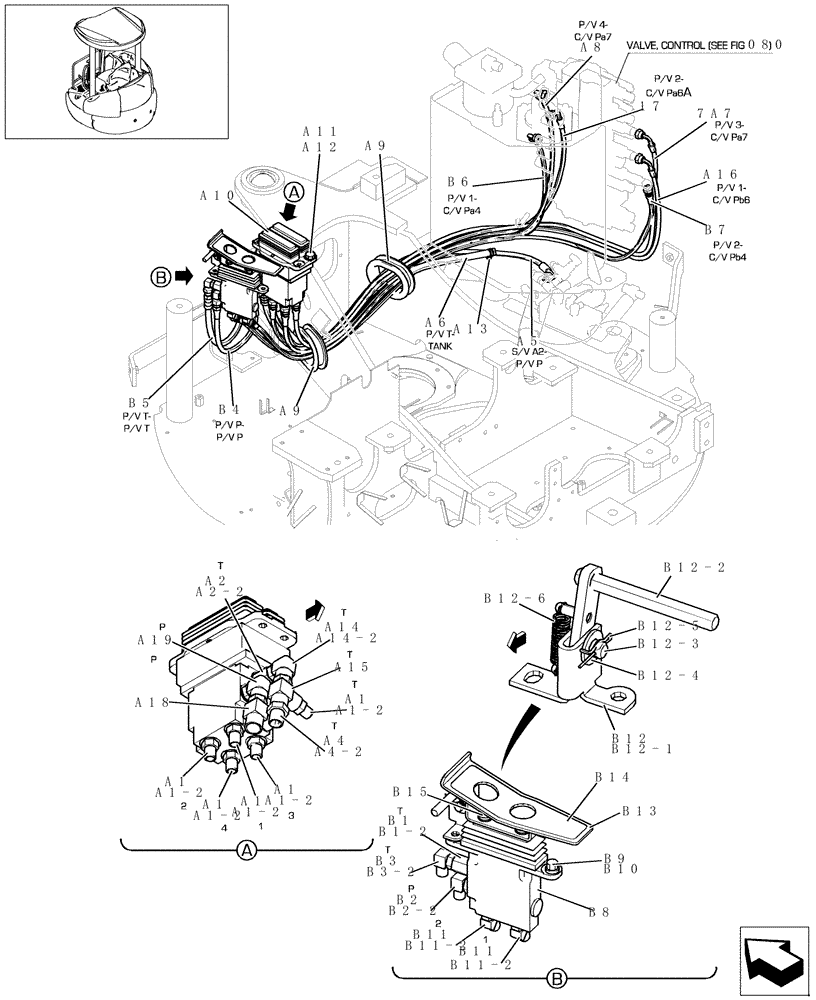

Схема запчастей Case CX27B - (160-60[1]) - CONTROL LINES (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS
b12-4
a4-2
b12
a8
a19
b12-5
a1-2
a2-2
b1
b12-1
b12-6
a14
a18
a12
7a7
b12-2
b12-3
a4
b1-2
b15
a1
b8
b2
a6
b7
b10
b14
a1
a15
b3-2
a1
b11
b11-2
b4
b13
a1-2
b9
a5
b3
a14-2
b6
b11
a1-2
a10
a16
17
b5
a1
a2
a1-2
080
a1
a11
a9
b11-2
a9
a1-2
a13
b2-2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

-

72281995

SET OF PARTS

- ASSY

1шт.

a1/a19

72281996

SET OF PARTS

1шт.

a1

72283606

HYD CONNECTOR

5шт.

a1-2

72283080

O-RING

5шт.

a2

72217408

HYD CONNECTOR

1шт.

a2-2

72283080

O-RING

1шт.

a4

72950452

HYD CONNECTOR

1шт.

a4-2

72283080

O-RING

1шт.

a5

72285811

HOSE

1шт.

a6

72281998

HOSE

1шт.

a7

72282004

HOSE

1шт.

FROM S/N PV10-27001

1шт.

UP TO S/N PV10-27531

1шт.

a7

72280792

HOSE

1шт.

FROM S/N PV10-27532

1шт.

a8

72280797

HOSE

1шт.

a9

72280804

GROMMET

2шт.

a10

72950909

VALVE

1шт.

a11

47045396

SCREW

4шт.

a12

13559021

WASHER

4шт.

a13

72954817

CLIP

1шт.

a14

72283551

ELBOW

1шт.

a14-2

72283080

O-RING

1шт.

a15

72283608

TEE,1/4" ORB x 1/4" x 1/4"

2шт.

a16

72281999

HOSE

1шт.

FROM S/N PV10-27001

1шт.

UP TO S/N PV10-27531

1шт.

a16

72280790

HOSE

1шт.

FROM S/N PV10-27532

1шт.

a17

72280795

HOSE

1шт.

a18

72283609

HYD CONNECTOR

1шт.

a19

72283832

ELBOW

1шт.

b1/b15

72282000

SET OF PARTS

1шт.

b1

72217408

HYD CONNECTOR

1шт.

b1-2

72283080

O-RING

1шт.

b2

72950459

ELBOW

1шт.

b2-2

72283080

O-RING

1шт.

b3

72283603

ELBOW

1шт.

b3-2

72283080

O-RING

1шт.

b4

72282001

HOSE

1шт.

b5

72282002

HOSE

1шт.

b6

72280797

HOSE

1шт.

b7

72282004

HOSE

1шт.

b8

72280275

PILOT VALVE

1шт.

b9

47045396

SCREW

3шт.

b10

13559021

WASHER

3шт.

b11

72950466

ELBOW

2шт.

b11-2

72283080

O-RING

2шт.

b12

72285145

LEVER

1шт.

b12-1

72280814

PLATE

1шт.

b12-2

72285149

LOCK

1шт.

UP TO S/N PV10-27427

1шт.

FROM S/N PV10-27001

1шт.

b12-2

72280815

LOCK

1шт.

FROM S/N PV10-27428

1шт.

b12-3

72285146

PIN

1шт.

b12-4

72951753

WASHER

1шт.

UP TO S/N PV10-27427

1шт.

FROM S/N PV10-27001

1шт.

b12-4

87359106

WASHER

1шт.

FROM S/N PV10-27428

1шт.

b12-5

72950371

PIN

1шт.

b12-6

72204189

SPRING

1шт.

b13

72280816

PEDAL

1шт.

b14

72280817

RUBBER PEDAL PAD

1шт.

b15

72956488

BOLT

2шт.
