(160-18[2]) - CONTROL LINES

Запчасти Case CX27B (160-18[2]) - CONTROL LINES (35) - HYDRAULIC SYSTEMS

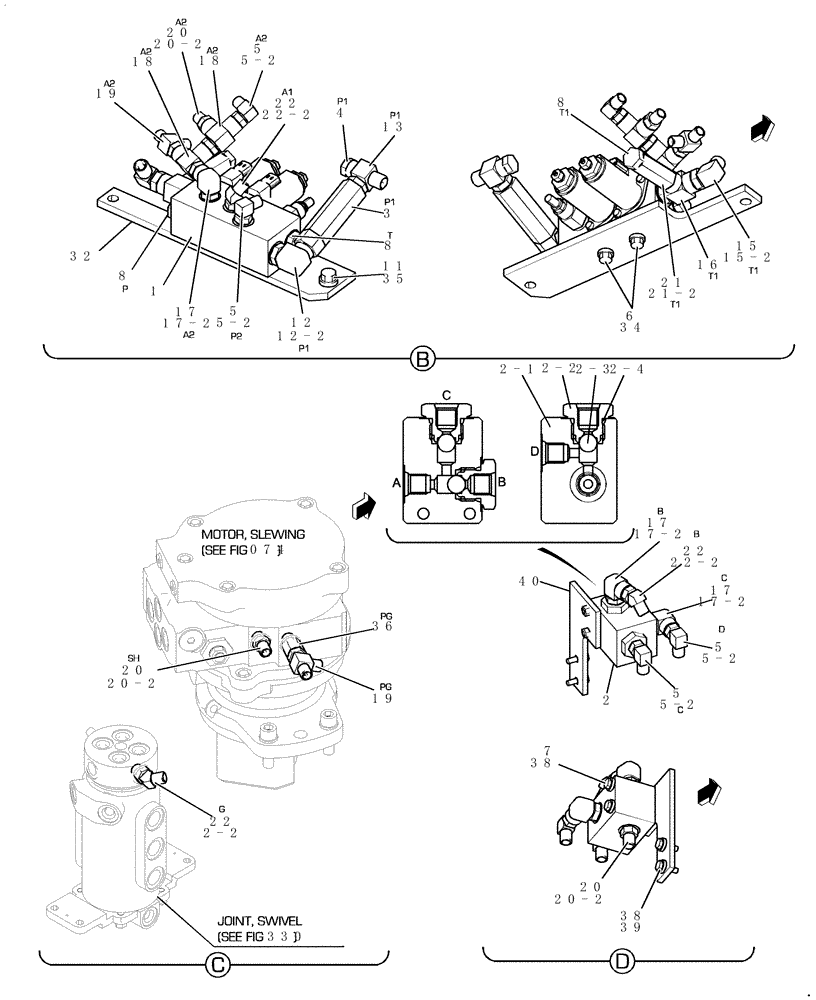

Схема запчастей Case CX27B - (160-18[2]) - CONTROL LINES (35) - HYDRAULIC SYSTEMS
074
32
5
12
20
22
17-2
36
19
38
5-2
6
7
5-2
15-2
2-1
2-2
22
5
8
16
12-2
2-2
5-2
19
38
34
22
20-2
13
5-2
18
17-2
21
3
15
20
8
21-2
22-2
20
22-2
40
20-2
20-2
4
11
2-3
5
2-4
8
5
17
17-2
18
1
35
39
2
17
330
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

-

72281989

SET OF PARTS

- ASSY

1шт.

1

72280277

VALVE

1шт.

2

72271657

MICRO VALVE

1шт.

2-1

72950633

BLOCK

1шт.

2-2

72950634

HYD CONNECTOR

1шт.

2-3

72950635

BALL

2шт.

2-4

72283073

GASKET

2шт.

3

72271656

FILTER

1шт.

4

72214663

PLUG

1шт.

5

72283603

ELBOW

4шт.

5-2

72283080

O-RING

4шт.

6

13559021

WASHER

2шт.

7

72951681

SCREW,Hex, M6 x 65mm

2шт.

8

72214558

PLUG

3шт.

11

47045385

WASHER

2шт.

12

72214540

ELBOW

1шт.

12-2

72283052

O-RING

1шт.

13

72281991

TEE

1шт.

15

72283079

ELBOW

1шт.

15-2

72283052

O-RING

1шт.

16

72283559

TEE

1шт.

17

72283551

ELBOW

3шт.

17-2

72283080

O-RING

3шт.

18

72283608

TEE,1/4" ORB x 1/4" x 1/4"

2шт.

19

72283609

HYD CONNECTOR

2шт.

20

72283606

HYD CONNECTOR

3шт.

20-2

72283080

O-RING

3шт.

21

72281992

HYD CONNECTOR

1шт.

21-2

72283052

O-RING

1шт.

22

72950466

ELBOW

3шт.

22-2

72283080

O-RING

3шт.

32

72281993

BRACKET

1шт.

34

72951685

SCREW

2шт.

35

47045387

SCREW

2шт.

36

72217408

HYD CONNECTOR

1шт.

38

72951740

WASHER

4шт.

39

72954879

SCREW,Hex, M6 x 20mm

2шт.

40

72281994

BRACKET

1шт.
