(784-18[1]) - CAB - HEATER

Запчасти Case CX27B (784-18[1]) - CAB - HEATER (90) - PLATFORM, CAB, BODYWORK AND DECALS

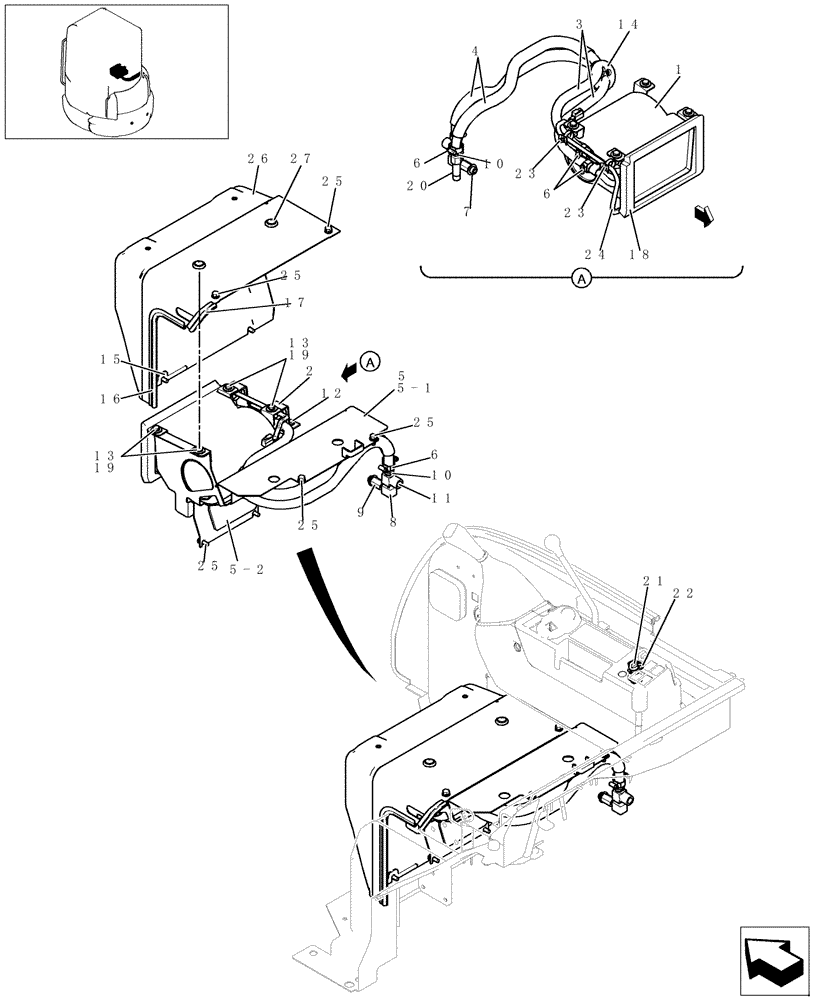

Схема запчастей Case CX27B - (784-18[1]) - CAB - HEATER (90) - PLATFORM, CAB, BODYWORK AND DECALS
19
1
13
6
4
18
15
10
25
3
21
27
24
7
8
5
13
25
25
6
9
22
19
14
26
6
25
12
20
2
16
17
10
5-1
25
23
11
5-2
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

-

72282533

HOSE

- ASSY

1шт.

1

72273817

HEATER

1шт.

2

72282534

PLATE

1шт.

3

72282535

HEATER HOSE,12.00 mm ID x 1000.00 mm

2шт.

4

72282536

FLEXIBLE HOSE

2шт.

5

72282537

COVER ASSY

1шт.

5-1

72282538

COVER

1шт.

5-2

72282539

INSULATOR

1шт.

6

72951590

CLIP

4шт.

7

72273826

GASKET

1шт.

8

72282540

ELBOW

1шт.

9

72282541

HYD CONNECTOR

1шт.

10

72273844

FITTING

2шт.

11

72282542

TEE

1шт.

12

72951632

BOLT

2шт.

13

72951009

WASHER

4шт.

14

72281010

GROMMET

1шт.

15

72285729

GASKET

1шт.

16

72281499

RUBBER WEATHERSTRIP

1шт.

17

72950890

RUBBER WEATHERSTRIP

1шт.

18

72281011

RUBBER SLEEVE

1шт.

19

72951629

BOLT

4шт.

20

72282544

HYD CONNECTOR

1шт.

21

72283841

MICRO VALVE

1шт.

FROM S/N PV10-27001

1шт.

UP TO S/N PV10-27161

1шт.

21

72280246

SWITCH

1шт.

FROM S/N PV10-27162

1шт.

22

72281014

LABEL

1шт.

23

72203537

CABLE TIE,203mm L

2шт.

24

72281022

HARNESS

11шт.

25

72950531

BOLT

9шт.

26

72281015

COVER

1шт.

27

72281017

GROMMET

2шт.
