(242-01[2]) - HOODS (CAB)

Запчасти Case CX27B (242-01[2]) - HOODS (CAB) (90) - PLATFORM, CAB, BODYWORK AND DECALS

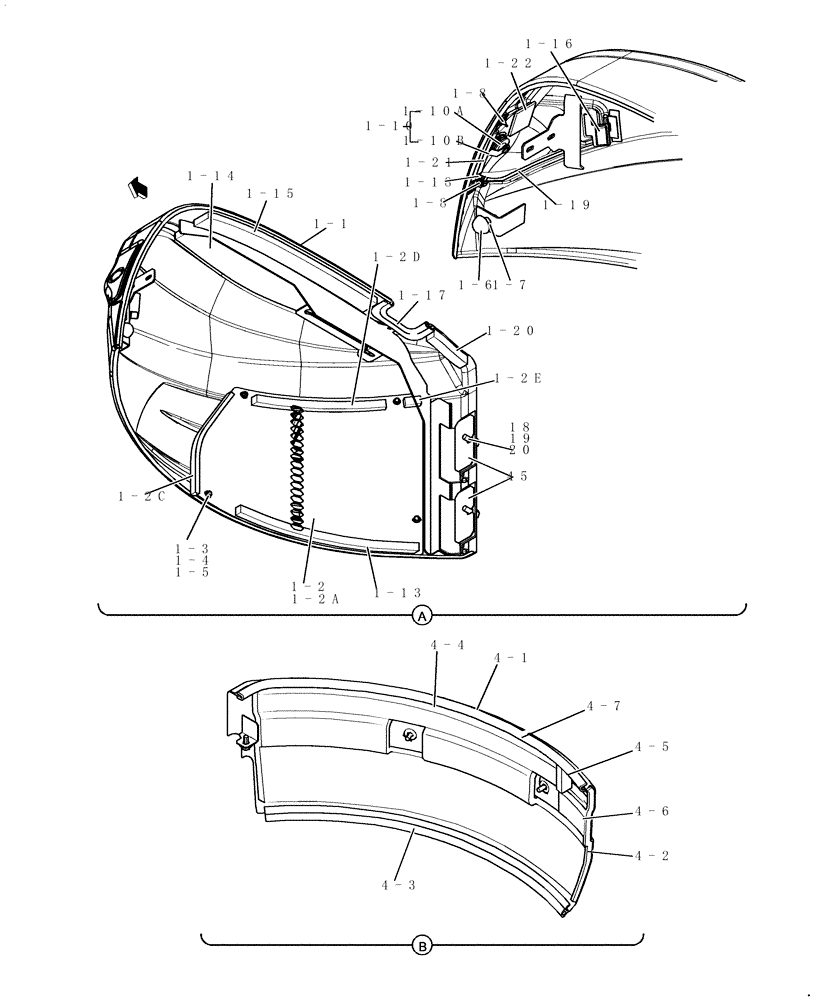

Схема запчастей Case CX27B - (242-01[2]) - HOODS (CAB) (90) - PLATFORM, CAB, BODYWORK AND DECALS
1-6
1-2
1-7
1-4
4-5
18
4-3
1-8
1-13
4-7
1-2e
4-4
1-19
1-17
1-20
1-16
4-2
1-21
45
19
1-3
1-2c
1-1
1-2d
4-6
1-18
1-22
4-1
1-2a
1-5
20
1-15
1-10a
1-14
1-10b
1-8
1-10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1-1/1-20

72282109

COVER ASSY

1шт.

1-1

72282118

COVER

1шт.

1-2

72282119

GUARD

1шт.

1-2a

72282120

GUARD

1шт.

1-2c

72282121

SEAL

1шт.

1-2d

72282122

RUBBER SEAL

1шт.

1-2e

72282123

GASKET

1шт.

1-3

72951655

NUT

4шт.

1-4

12601279

WAVE WASHER,6.40mm ID x 12mm OD x 0.50mm, 2.60mm H, STL, ZND

4шт.

1-5

72960789

WASHER

4шт.

1-6

72201210

RUBBER BUMPER

1шт.

1-7

72957615

NUT

1шт.

1-8

72285668

GASKET

2шт.

1-10

72285665

LOCK

1шт.

1-10a

72283735

LOCK

1шт.

1-10b

72285666

PLATE

1шт.

1-13

72282124

SEALING STRIP

1шт.

1-14

72282125

INSULATOR

1шт.

1-15

72282126

INSULATOR

1шт.

1-16

72956805

GASKET

1шт.

1-17

72955107

RUBBER WEATHERSTRIP

1шт.

FROM S/N PV10-27001

1шт.

UP TO S/N PV10-27067

1шт.

1-17

72956350

RUBBER WEATHERSTRIP

1шт.

FROM S/N PV10-27068

1шт.

1-18

72282127

SEALING STRIP

1шт.

1-19

72282128

SEALING STRIP

1шт.

1-20

72282129

FOAM INSULATION

1шт.

FROM S/N PV10-27001

1шт.

UP TO S/N PV10-27067

1шт.

1-20

72286214

FOAM INSULATION

1шт.

FROM S/N PV10-27068

1шт.

1-21

72285667

SOFT TRIM

1шт.

FROM S/N PV10-27001

1шт.

UP TO S/N PV10-27067

1шт.

1-21

72286215

SOFT TRIM

1шт.

FROM S/N PV10-27068

1шт.

1-22

72286216

RUBBER WEATHERSTRIP

1шт.

FROM S/N PV10-27102

1шт.

4-1/4-6

72282112

COVER ASSY

1шт.

4-1

72282130

COVER

1шт.

4-2

72284025

GASKET

1шт.

4-3

72282131

RUBBER WEATHERSTRIP

1шт.

4-4

72283132

INSULATOR

1шт.

4-5

72282133

INSULATOR

1шт.

4-6

72282134

INSULATOR

1шт.

4-7

72285810

SOFT TRIM

1шт.

18

72951702

SCREW

2шт.

19

72283448

WASHER

2шт.

20

72114686

WASHER

2шт.

45

72282135

SHIM

2шт.
