(HC650-01[1]) - ARM CYLINDER

Запчасти Case CX27B (HC650-01[1]) - ARM CYLINDER (35) - HYDRAULIC SYSTEMS

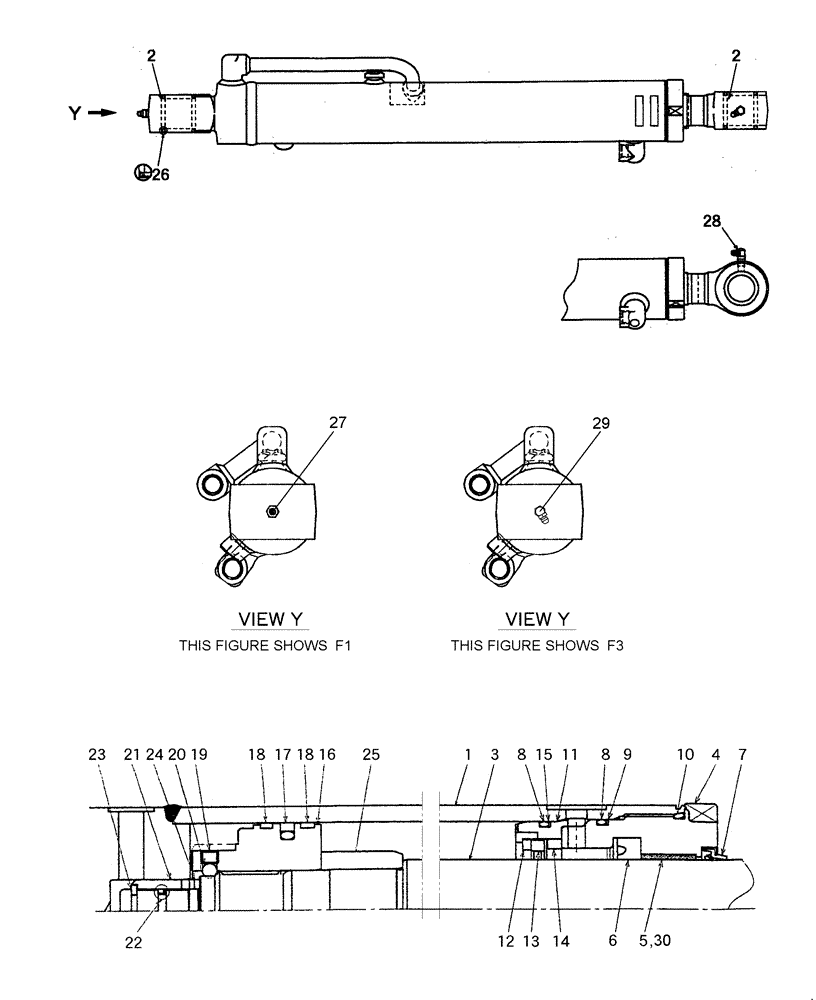

Схема запчастей Case CX27B - (HC650-01[1]) - ARM CYLINDER (35) - HYDRAULIC SYSTEMS
26
21
24
2
30
17
25
1
11
13
23
6
16
14
2
5
28
15
8
20
10
27
18
29
8
22
18
19
4
3
9
12
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1/902

72281123

HYDRAULIC CYLINDER

1шт.

1/902

72286205

HYDRAULIC CYLINDER

1шт.

1

NS

NOT SERVICED

1шт.

2

72952698

BUSHING

2шт.

3

NS

NOT SERVICED

1шт.

4

72282201

CYLINDER HEAD

1шт.

5

72280245

BUSHING

1шт.

Only for P/N 72281123

1шт.

6

72962186

RING

1шт.

7

72961295

WIPER SEAL

1шт.

8

72955427

O-RING

2шт.

9

72282202

RING

1шт.

10

72957907

O-RING

1шт.

11

72282203

HOLDER

1шт.

12

72961304

SEAL

SEALRING

1шт.

13

72282747

SEAL

1шт.

14

72282748

RETAINER COLLAR

1шт.

15

72282204

RING

1шт.

16

72282205

PISTON

1шт.

17

72961280

SEALING RING

SEALRING

1шт.

18

72282206

RING

2шт.

19

72950401

SET SCREW

1шт.

20

72950400

BALL

1шт.

21

72282762

GUIDE BUSHING

1шт.

22

72282763

RING

1шт.

23

72282764

STOP

2шт.

24

72282765

SNAP RING

1шт.

25

72282766

BUSHING

1шт.

26

72961203

SEAL

4шт.

27

72283478

LUBE NIPPLE

1шт.

Only for P/N 72281123

1шт.

28

72283870

LUBE NIPPLE

1шт.

29

72283072

LUBE NIPPLE,67 Degree x 1/8" PT

1шт.

Only for P/N 72286205

1шт.

30

72285852

BUSHING

1шт.

Only for P/N 72286205

1шт.

900

72282214

REPAIR KIT

- ASSY SEE PAGE 1, 2, 26

1шт.

901

72282215

REPAIR KIT

- ASSY SEE PAGE 2, 3, 26

1шт.

902

72282209

REPAIR KIT

- ASSY SEE PAGE 6, 7, 9, 10, 15, 17, 8, 18

1шт.
