(07-010) - VALVE ASSY, CONTROL (BOOM LOCK)

Запчасти Case CX27B (07-010) - VALVE ASSY, CONTROL (BOOM LOCK) (35) - HYDRAULIC SYSTEMS

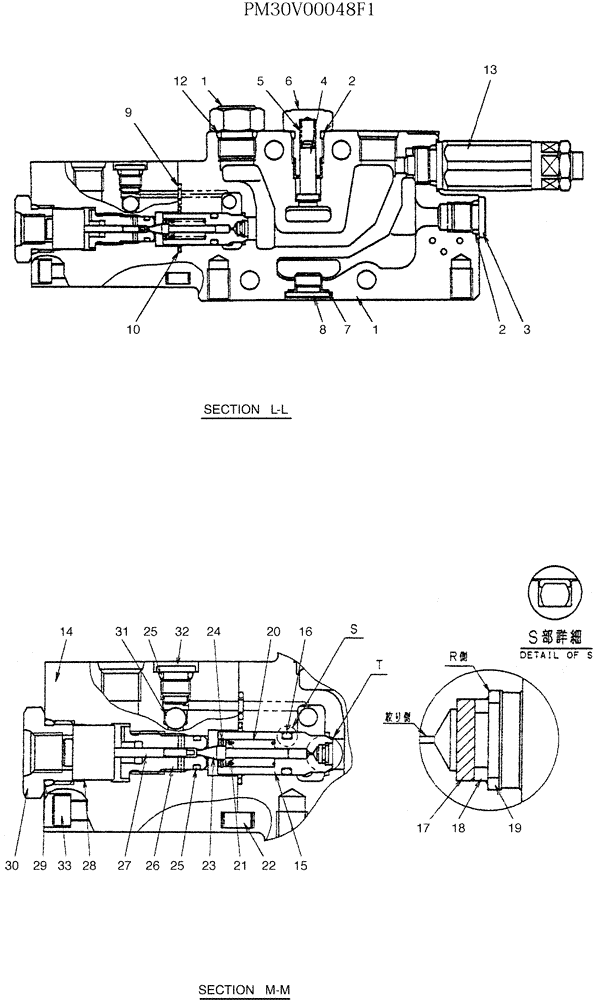

Схема запчастей Case CX27B - (07-010) - VALVE ASSY, CONTROL (BOOM LOCK) (35) - HYDRAULIC SYSTEMS
26
28
2
15
29
32
27
12
13
1
23
8
25
30
20
25
3
6
31
16
7
9
22
21
17
19
14
5
18
33
2
24
1
4
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PM30V00048F1

VALVE SECTION

ASSY, CONTROL (BOOM LOCK)

1шт.

1

NSS

NOT SOLD SEPARAT

BODY

1шт.

2

ZD12P01100

O-RING

2шт.

3

2436U1317S13

PLUG

1шт.

4

PW30V01009S002

POPPET

1шт.

5

PH30V00014S013

SPRING

1шт.

6

PW30V01009S005

PLUG

1шт.

7

2436R612S5

O-RING

1шт.

8

PW30V01011S015

PLUG

1шт.

9

ZD11P00600

O-RING

1шт.

10

PB30V00006S010

O-RING

1шт.

11

PR30V00007S014

PLUG

1шт.

12

ZD12P01400

O-RING

1шт.

13

PM22V00005F4

VALVE PRESSURE RELIE

(SEE FIG 07-014)

1шт.

14

NSS

NOT SOLD SEPARAT

COVER LOCK VALVE

1шт.

15

NSS

NOT SOLD SEPARAT

LOCK VALVE

1шт.

16

NSS

NOT SOLD SEPARAT

SEAL

1шт.

17

NSS

NOT SOLD SEPARAT

FILTER

1шт.

18

NSS

NOT SOLD SEPARAT

SPECER

1шт.

19

NSS

NOT SOLD SEPARAT

RETAINING RING

1шт.

20

NSS

NOT SOLD SEPARAT

SPRING

1шт.

21

NSS

NOT SOLD SEPARAT

SEAT, SPRING

1шт.

22

NSS

NOT SOLD SEPARAT

PIN

2шт.

23

NSS

NOT SOLD SEPARAT

POPET

1шт.

24

NSS

NOT SOLD SEPARAT

RETAINING RING

1шт.

25

NSS

NOT SOLD SEPARAT

O-RING

2шт.

26

NSS

NOT SOLD SEPARAT

PISTON GUIDE

1шт.

27

NSS

NOT SOLD SEPARAT

PISTON

1шт.

28

NSS

NOT SOLD SEPARAT

PISTON

1шт.

29

NSS

NOT SOLD SEPARAT

O-RING

1шт.

30

NSS

NOT SOLD SEPARAT

CONECTOR

1шт.

31

NSS

NOT SOLD SEPARAT

STEEL BALL

1шт.

32

NSS

NOT SOLD SEPARAT

PLUG

1шт.

33

NSS

NOT SOLD SEPARAT

SOCKET

2шт.
