(07-004) - VALVE ASSY, CONTROL (SERVICE)

Запчасти Case CX27B (07-004) - VALVE ASSY, CONTROL (SERVICE) (35) - HYDRAULIC SYSTEMS

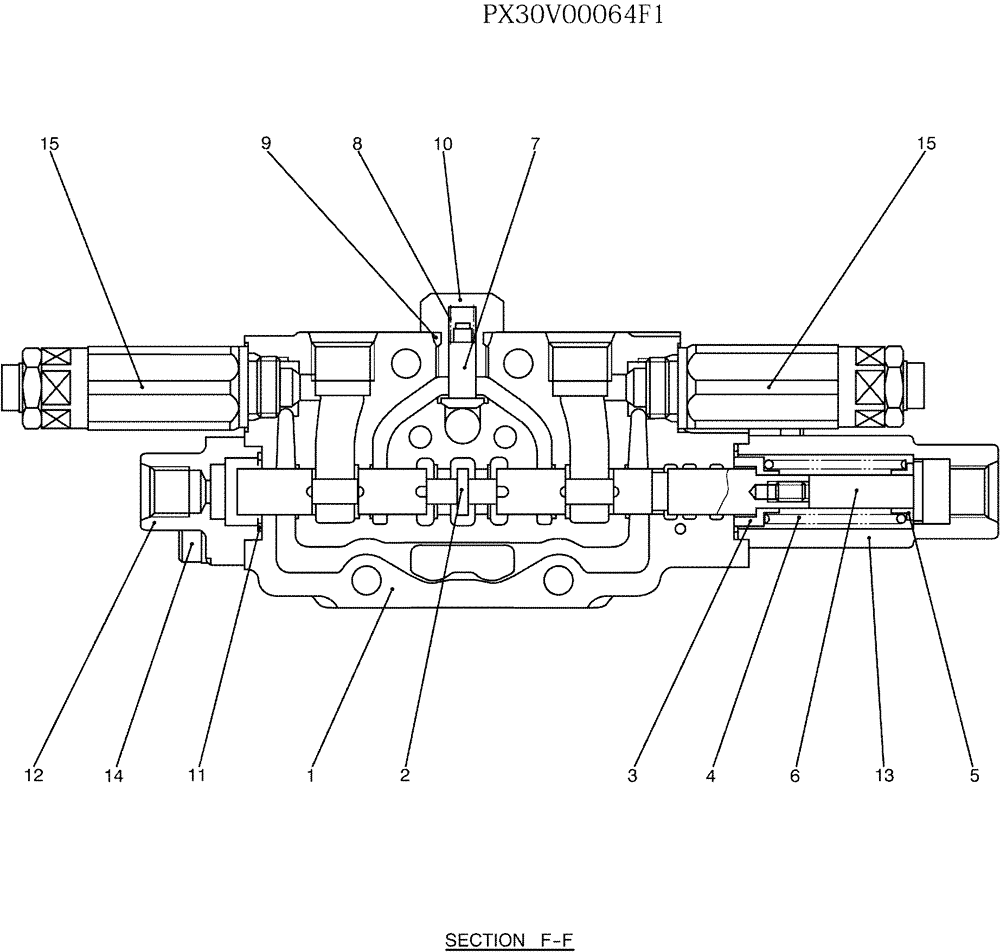

Схема запчастей Case CX27B - (07-004) - VALVE ASSY, CONTROL (SERVICE) (35) - HYDRAULIC SYSTEMS
2
14
15
11
6
10
7
8
3
9
4
15
5
1
13
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX30V00064F1

VALVE SECTION

ASSY, CONTROL

1шт.

1

NSS

NOT SOLD SEPARAT

BODY

1шт.

2

NSS

NOT SOLD SEPARAT

SPOOL

1шт.

3

NSS

NOT SOLD SEPARAT

SEAT, SPRING

1шт.

4

NSS

NOT SOLD SEPARAT

SPRING

1шт.

5

NSS

NOT SOLD SEPARAT

SEAT, SPRING

1шт.

6

NSS

NOT SOLD SEPARAT

BOLT, SPACER

1шт.

7

PF30V00005S009

POPPET

1шт.

8

PF30V00005S010

SPRING

1шт.

9

ZD12P01100

O-RING

1шт.

10

PF30V00005S012

PLUG

1шт.

11

PW30V01008S011

O-RING

2шт.

12

PM30V00021S012

COVER

1шт.

13

PM30V00021S013

COVER

1шт.

14

PM30V00021S014

SCREW

4шт.

15

PM22V00005F3

VALVE PRESSURE RELIE

(SEE FIG 07-014)

2шт.

PX30V00052R100

REPAIR KIT

CONSISTS OF REF. 2X1, 3X1, 4X1, 5X1, 6X1

1шт.
