(03-006) - LIGHT INSTAL (BOOM)

Запчасти Case CX27B (03-006) - LIGHT INSTAL (BOOM) (55) - ELECTRICAL SYSTEMS

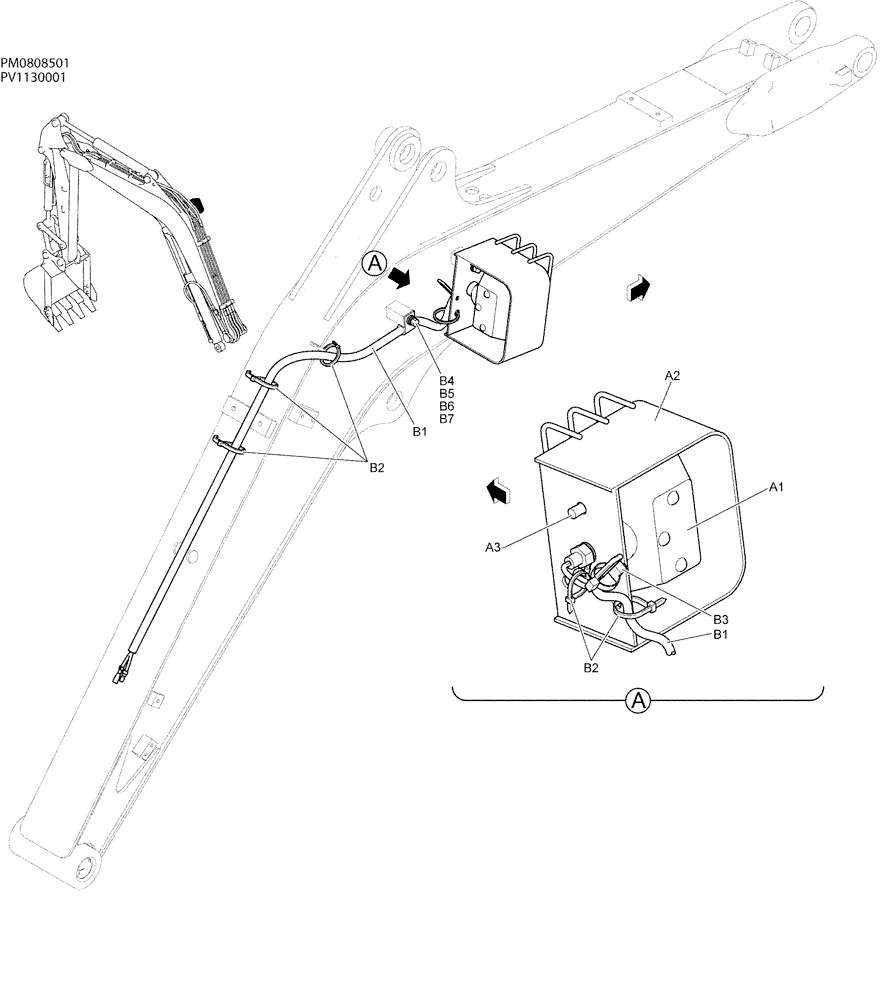

Схема запчастей Case CX27B - (03-006) - LIGHT INSTAL (BOOM) (55) - ELECTRICAL SYSTEMS
b7
b2
b1
a2
b1
a1
b2
b5
a3
b4
b3
b6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

LIGHT ASSY (PW80E00012F1)

1шт.

a1

PM80S00008F1

LIGHT

(SEE FIG. 01-057)

1шт.

a2

PW80E01018P1

COVER

COVER

1шт.

a3

ZM73C12020

BOLT,M12x20mm - Course Thread

SEMS-BOLT

1шт.

HARNESS ASSY, BOOM (PM15E00004F1)

1шт.

b1

PM15E01012D3

HARNESS

1шт.

b2

PY01P01043D3

CABLE TIE,188mm L

5шт.

b3

YN03E01001D5

CLIP

1шт.

b4

EW02E01015D4

CLIP

1шт.

b5

ZS18C10020

SCREW,Hex, M10 x 20mm

1шт.

b6

ZW16X10000

WASHER

1шт.

b7

ZW26X10000

LOCK WASHER

1шт.
