(HC650-01[1]) - ARM CYLINDER

Запчасти Case CX22B (HC650-01[1]) - ARM CYLINDER (35) - HYDRAULIC SYSTEMS

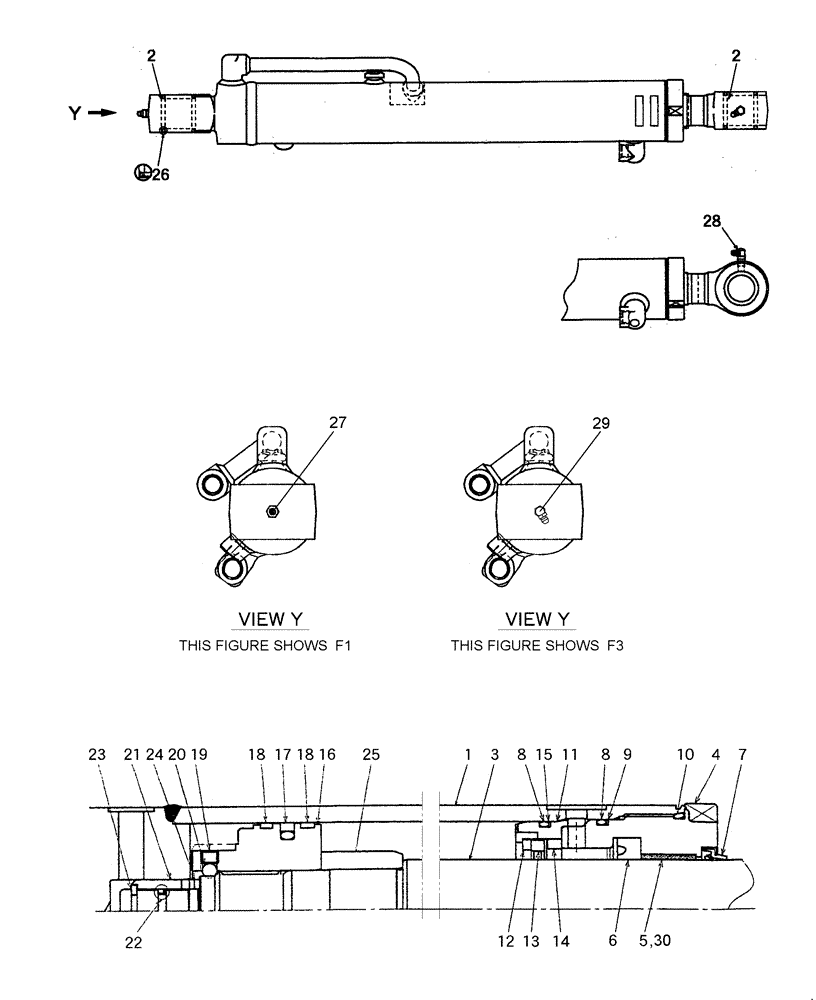

Схема запчастей Case CX22B - (HC650-01[1]) - ARM CYLINDER (35) - HYDRAULIC SYSTEMS
14
9
3
22
13
30
2
10
11
28
25
4
8
20
23
18
19
6
18
15
2
7
21
8
12
16
24
29
26
1
5
27
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1/902

72282495

HYDRAULIC CYLINDER

1шт.

1/902

72286163

CYLINDER

1шт.

1

NS

NOT SERVICED

1шт.

2

72952569

BUSHING

2шт.

3

NS

NOT SERVICED

1шт.

4

72280244

CYLINDER HEAD

1шт.

5

72280245

BUSHING

1шт.

Only for P/N 72282495

1шт.

6

72962186

RING

1шт.

7

72961295

WIPER SEAL

1шт.

8

72957831

O-RING

2шт.

9

72957729

RING,62mm ID x 68mm OD x 2.5mm Thk

1шт.

10

72955427

O-RING

1шт.

11

72282745

HOLDER

1шт.

12

72961304

SEAL

SEALRING

1шт.

13

72282747

SEAL

2шт.

14

72282748

RETAINER COLLAR

1шт.

15

72282749

RING

1шт.

16

72280247

PISTON

1шт.

17

72957672

RING,48mm ID x 58mm OD x 5mm Thk

1шт.

18

72957731

RING

2шт.

19

72950401

SET SCREW

1шт.

20

72950400

BALL

1шт.

21

72282762

GUIDE BUSHING

1шт.

22

72282763

RING

1шт.

23

72282764

STOP

2шт.

24

72282765

SNAP RING

1шт.

25

72282766

BUSHING

1шт.

26

72961301

SEAL

4шт.

27

72283478

LUBE NIPPLE

1шт.

Only for P/N 72282495

1шт.

28

72283870

LUBE NIPPLE

1шт.

29

72283072

LUBE NIPPLE,67 Degree x 1/8" PT

1шт.

Only for P/N 72286163

1шт.

30

72285852

BUSHING

1шт.

Only for P/N 72286163

1шт.

900

72282767

REPAIR KIT

- ASSY SEE 1, 2, 26

1шт.

901

72282768

REPAIR KIT

- ASSY SEE 2, 3, 26

1шт.

902

72282756

REPAIR KIT

- ASSY SEE 6, 7, 9, 15, 17, 8, 18

1шт.
