Запчасти Case CX22B (194-01[1]) - CAB - COMPONENTS (90) - PLATFORM, CAB, BODYWORK AND DECALS

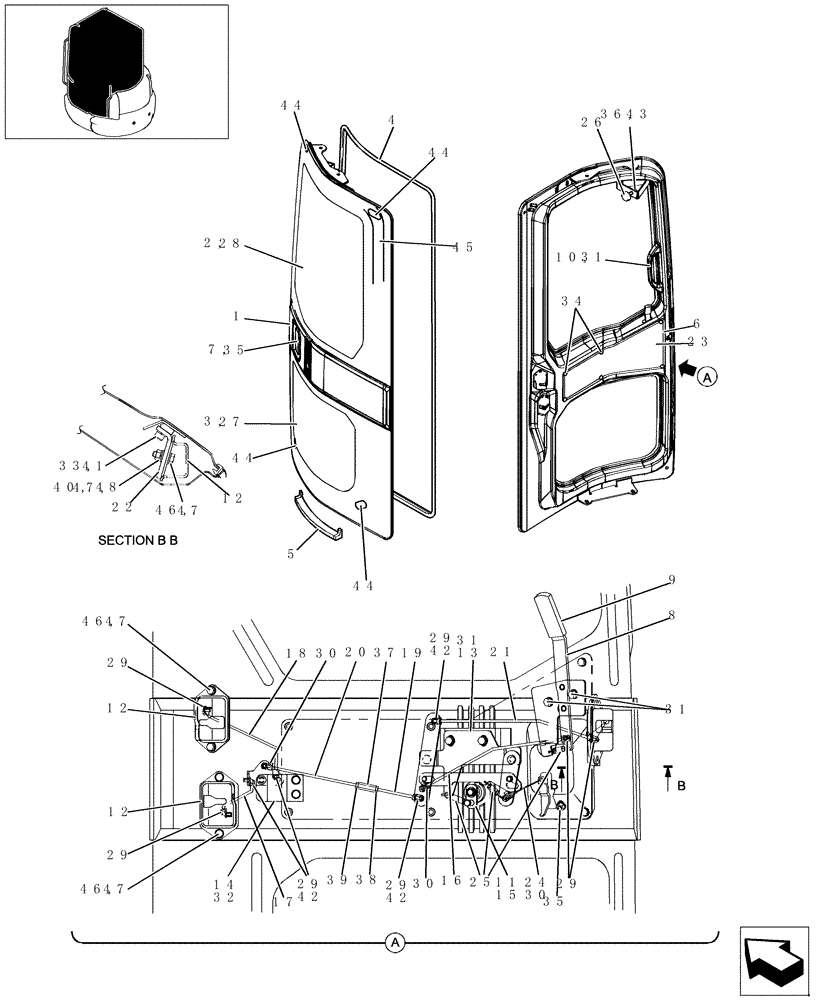

Схема запчастей Case CX22B - (194-01[1]) - CAB - COMPONENTS (90) - PLATFORM, CAB, BODYWORK AND DECALS
6
30
28
48
24
31
32
20
44
30
12
14
42
27
35
23
19
18
25
45
47
43
44
42
34
29
47
38
42
8
4
17
39
1
44
12
5
35
12
41
21
29
13
30
37
15
31
11
29
9
29
47
29
31
26
29
22
44
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1/48

72950941

DOOR

1шт.

1

72957545

DOOR

1шт.

2

72953489

GLASS

1шт.

3

72953490

GLASS

1шт.

4

72953492

SOFT TRIM

1шт.

5

72957518

SEAL

1шт.

6

72957546

SEAL

1шт.

7

72957605

HANDLE

1шт.

8

72957496

HANDLE

1шт.

9

72957603

COVER

1шт.

10

72957517

HANDLE

1шт.

11

72273002

LOCK

1шт.

12

72957485

LOCK

3шт.

13

72957511

BRACKET

1шт.

14

72957519

LINK

1шт.

15

72957497

PLATE

1шт.

16

72957544

ROD

1шт.

17

72288935

ROD

1шт.

18

72957506

ROD

1шт.

19

72957540

ROD

1шт.

20

72957539

ROD

1шт.

21

72957543

ROD

1шт.

22

72957542

BRACKET

1шт.

23

72957541

COVER

1шт.

24

72957498

CABLE

1шт.

25

72957606

SPRING

3шт.

26

72951573

STOP

1шт.

27

72950660

SEAL

1шт.

28

72950659

SEAL

1шт.

29

72957608

HOLDER

8шт.

30

72957607

HOLDER

3шт.

31

72209121

SCREW

6шт.

32

72957125

BOLT

2шт.

33

72957620

SCREW,Hex Socket Head, M6 x 12mm

2шт.

34

72954864

SCREW

6шт.

35

72957491

NUT

2шт.

36

72957615

NUT

1шт.

37

72957537

NUT

1шт.

38

72957613

NUT

1шт.

39

72957538

NUT

1шт.

40

72957614

NUT

2шт.

41

72951756

SEAL

2шт.

42

72203938

WASHER

4шт.

43

72951753

WASHER

1шт.

44

72280882

PLATE

4шт.

45

72957609

SEAL

4шт.

46

72954879

SCREW,Hex, M6 x 20mm

6шт.

47

13550221

WASHER

8шт.

48

12601279

WAVE WASHER,6.40mm ID x 12mm OD x 0.50mm, 2.60mm H, STL, ZND

2шт.
