(138-18[1]) - CONTROLS

Запчасти Case CX22B (138-18[1]) - CONTROLS (90) - PLATFORM, CAB, BODYWORK AND DECALS

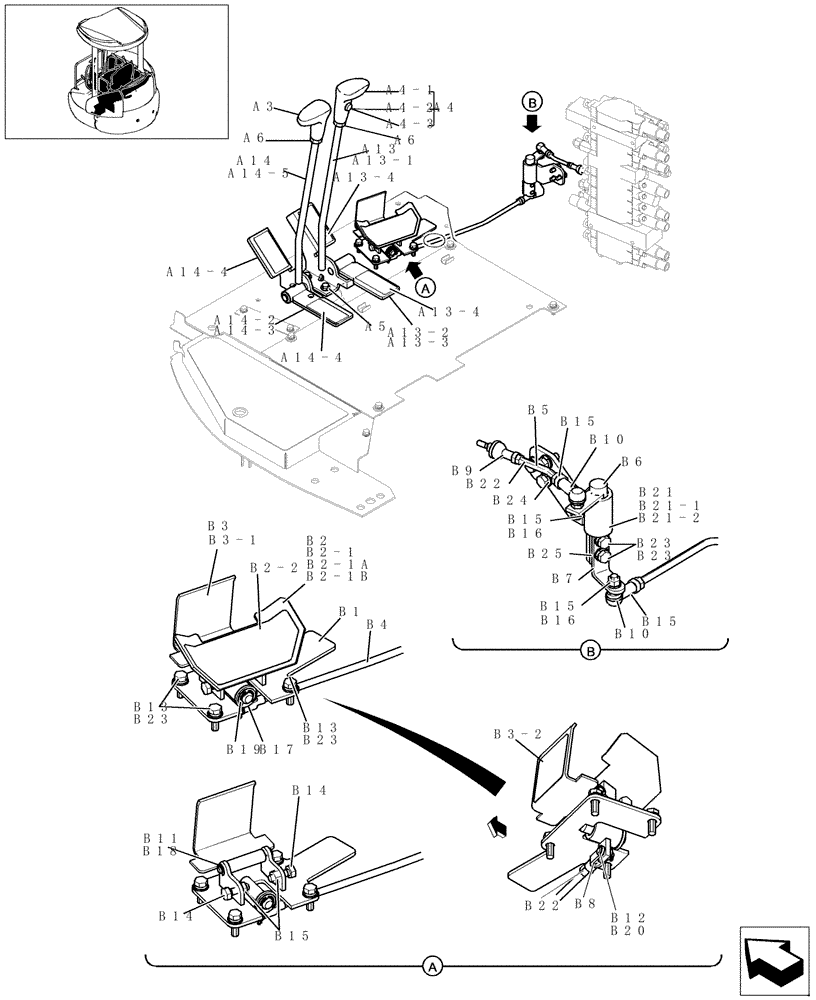

Схема запчастей Case CX22B - (138-18[1]) - CONTROLS (90) - PLATFORM, CAB, BODYWORK AND DECALS
b1
b17
b5
a14
b22
b20
a13-4
b15
b23
b15
b21
a4-3
b2
b21-2
b14
a6
b12
b9
b15
b7
b21-1
a3
b2-1b
b2-2
a5
b15
b10
a14-2
b13
a14-5
a13-2
b3-1
b23
a14-4
b2-1
b2-1a
b10
b25
b15
a13-4
b24
a6
b8
a4-1
b22
a4-2
b23
b14
b3
b23
a13
a4
b11
b3-2
b16
a13-3
b6
b19
b18
a13-1
a14-4
b4
a14-3
b13
b16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

a3/a14-5

72281786

SET OF PARTS

- ASSY

1шт.

a3

72203856

HANDLE GRIP

1шт.

a4

72274328

HANDLE

1шт.

a4-1

72958185

GASKET

1шт.

a4-2

72957474

SWITCH

1шт.

a4-3

72957425

SWITCH

1шт.

a5

72950541

BOLT

4шт.

a6

16103617

NUT

2шт.

a13

72950579

LEVER

1шт.

a13-1

72281382

LEVER

1шт.

a13-2

72281383

PEDAL

1шт.

a13-3

72285809

RING

1шт.

a13-4

72950581

SHEET

3шт.

a14

72950580

LEVER

1шт.

a14-2

72281383

PEDAL

1шт.

a14-3

72285809

RING

1шт.

a14-4

72950581

SHEET

3шт.

a14-5

72281384

LEVER

1шт.

b1/b25

72281670

PEDAL

1шт.

b1

72281955

SUPPORT

1шт.

b2

72281956

SET OF PARTS

1шт.

b2-1

72281957

PEDAL

1шт.

b2-1a

72281958

PEDAL

1шт.

b2-1b

72204650

BUSHING

2шт.

b2-2

72283587

PLATE

1шт.

b3

72283588

COVER

1шт.

b3-1

72283589

COVER

1шт.

b3-2

72283590

PLATE

1шт.

b4

72285659

ROD

1шт.

b5

72281960

ROD

1шт.

b6

72281961

LINK

1шт.

FROM S/N PM07-07001

1шт.

UP TO S/N PM07-07433

1шт.

b6

87352647

LINK

1шт.

FROM S/N PM07-07434

1шт.

b7

72285660

PLATE

1шт.

b8

72950770

ROD

1шт.

b9

72283600

ARTICULATION

1шт.

b10

72283601

ARTICULATION

2шт.

b11

72283602

PIN

1шт.

b12

72951663

PIN

1шт.

b13

72951633

BOLT

6шт.

b14

47045396

SCREW

2шт.

b15

72210038

NUT

6шт.

b16

12581579

WAVE WASHER,Wave, M7.4

2шт.

b17

72209122

WASHER

2шт.

b18

72951673

RING

1шт.

b19

72285809

RING

1шт.

b20

72272933

COTTER PIN,2.4mm x 24.2mm L

1шт.

b21

72281963

PLATE

1шт.

b21-1

72281964

PLATE

1шт.

b21-2

72950342

BUSHING

2шт.

b22

72951655

NUT

2шт.

b23

72951632

BOLT

6шт.

FROM S/N PM07-07434

1шт.

b24

72954856

BOLT

3шт.

b25

72285661

PLATE

1шт.
