Запчасти Case CX22B (1.050[03]) - PUMP HYD LINES (35) - HYDRAULIC SYSTEMS

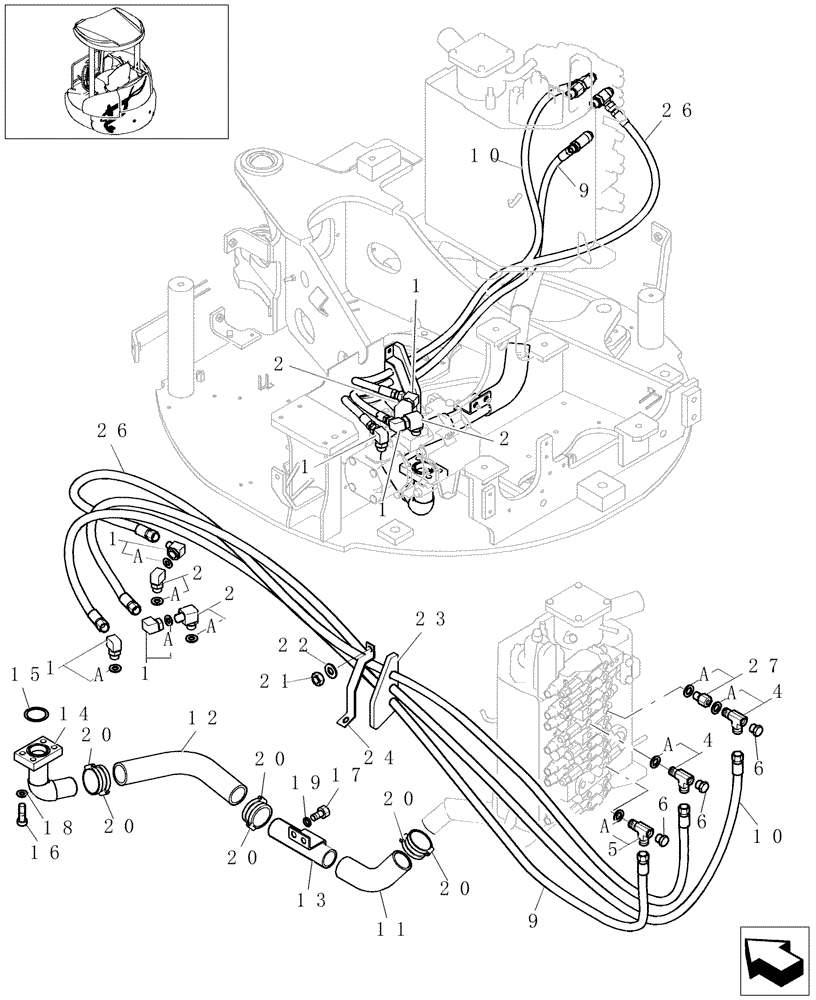

Схема запчастей Case CX22B - (1.050[03]) - PUMP HYD LINES (35) - HYDRAULIC SYSTEMS
a
6
27
26
16
4
11
2
22
20
20
10
a
17
4
2
1
2
6
a
20
a
a
1
1
5
26
1
10
a
1
23
13
20
19
9
1
a
20
a
15
21
6
9
14
20
24
a
2
18
12

Артикул

Название

Примечание

Количество

1

72282210

HYD CONNECTOR

3шт.

1a

72283073

GASKET

3шт.

2

72283074

HYD CONNECTOR

2шт.

2a

72283073

GASKET

2шт.

4

72281565

TEE

2шт.

4a

72283073

GASKET

1шт.

5

72283075

TEE

1шт.

5a

72283073

GASKET

1шт.

6

72214663

PLUG

3шт.

9

72281566

HOSE

1шт.

10

72285643

HOSE

1шт.

11

72281568

HOSE

1шт.

12

72281569

HOSE

1шт.

13

72281570

TUBE,44.4 mm OD, 134 mm Length

1шт.

14

72281571

TUBE,44.4 mm OD, 133, 125.1 mm Length

1шт.

15

72280883

O-RING,3.1mm Thk x 49.4mm ID, 70 Duro

1шт.

16

14422174

HEX SOC SCREW,M12 x 1.75 x 35mm, Cl 12.9, Full Thd

TCE M12x35

4шт.

17

11112234

BOLT,Hex, M12 x 25mm, Cl 10.9, Full Thd

2шт.

18

10571979

LOCK WASHER,M12

4шт.

19

13550521

WASHER,12.2mm ID x 24mm OD x 3mm Thk

Ø12

2шт.

20

87526523

CLAMP

8шт.

21

16100824

NUT,M8, Cl 10

1шт.

22

12654421

WASHER,8.15mm ID x 17mm OD x 3mm Thk

Ø8

1шт.

23

72281572

GROMMET

1шт.

24

72281573

PLATE

1шт.

25

72280722

RUBBER WEATHERSTRIP

1шт.

26

72281574

HOSE

1шт.

27

72952773

HYD CONNECTOR

1шт.

27a

72283073

GASKET

1шт.

Выбрано товаров: 29
