Запчасти Case CX22B (1.250B[06]) - CAB (90) - PLATFORM, CAB, BODYWORK AND DECALS

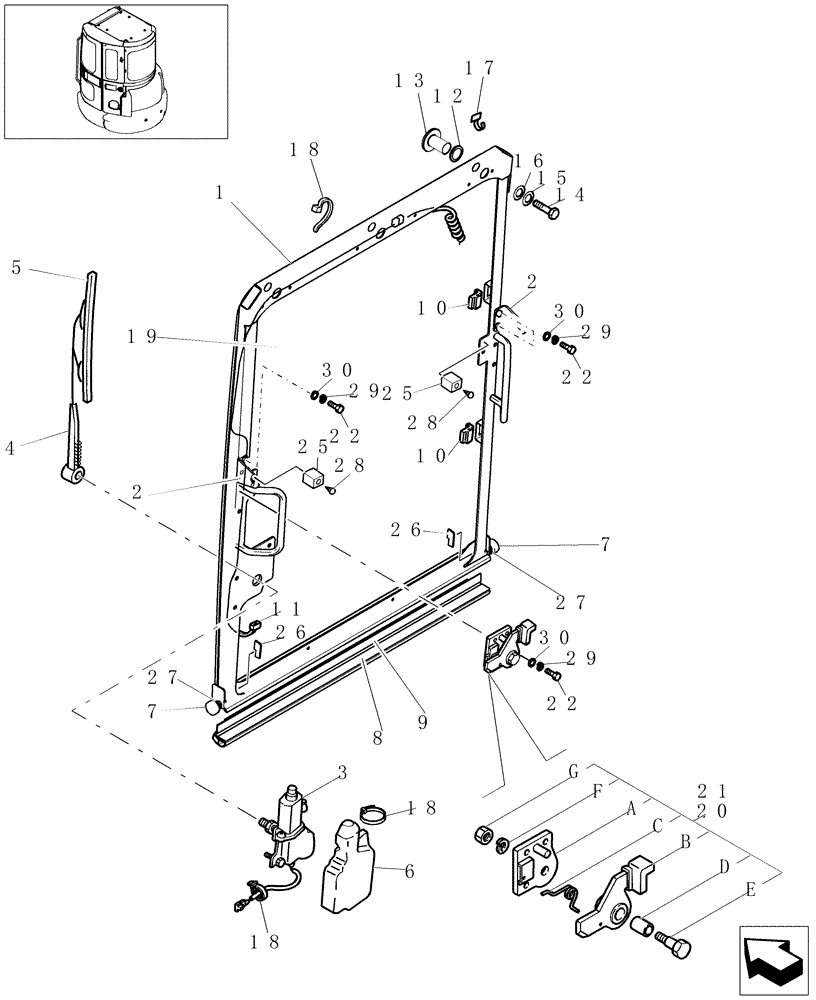

Схема запчастей Case CX22B - (1.250B[06]) - CAB (90) - PLATFORM, CAB, BODYWORK AND DECALS
d
8
30
12
30
15
21
29
a
26
11
25
27
6
17
22
f
b
c
7
9
2
10
14
28
4
5
7
13
25
19
18
20
3
28
10
1
2
22
29
16
30
e
18
29
27
26
18
22
g
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72171719

SET OF PARTS

1шт.

2

72171735

HOLDER

2шт.

3

72953496

SMALL ELECTRIC MOTOR

1шт.

4

72953494

WIPER ARM

1шт.

5

72953501

WIPER BLADE

1шт.

6

72954059

COVER

1шт.

7

72950226

ROLLER

2шт.

8

72280880

SEAL

1шт.

9

72280881

SEAL

1шт.

10

72209112

RUBBER SEAL

4шт.

11

72950133

HARNESS

1шт.

12

72209119

SEAL

5шт.

13

72209106

RETAINER

3шт.

14

72209120

BOLT

3шт.

15

72171746

WASHER

3шт.

16

14496821

WASHER,15mm ID x 28mm OD x 2.5mm Thk

3шт.

17

72954643

STRAP

1шт.

18

79013422

CABLE TIE,145mm L

CABLE STRAP

11шт.

19

72280878

GLASS

1шт.

20

72957515

LOCK

1шт.

20a

72957513

BRACKET

1шт.

20b

72957507

PLATE

1шт.

20c

72957508

SPRING

1шт.

20d

72957484

BUSHING

1шт.

20e

72957512

PIN

1шт.

20f

72951762

LOCK WASHER

1шт.

20g

72211310

NUT

M10

1шт.

21

72957516

LOCK

1шт.

21a

72957514

BRACKET

1шт.

21b

72957509

PLATE

1шт.

21c

72957510

SPRING

1шт.

21d

72957484

BUSHING

1шт.

21e

72957512

PIN

1шт.

21f

72951762

LOCK WASHER

1шт.

21g

72211310

NUT

M10

1шт.

22

10902434

SCREW,Hex, M6 x 20mm, Cl 10.9, Full Thd

10шт.

25

72288931

STOP

2шт.

26

72957534

SHIM

2шт.

27

72171767

SHIM

4шт.

28

15688004

SCREW,Pan Hd, M8 x 13

M8x13

2шт.

29

10571576

LOCK WASHER

Ø6

10шт.

30

14496406

WASHER

Ø6

10шт.
