(1.070[09]) - CONTROL ASSY - GRIP ASSY

Запчасти Case CX22B (1.070[09]) - CONTROL ASSY - GRIP ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS

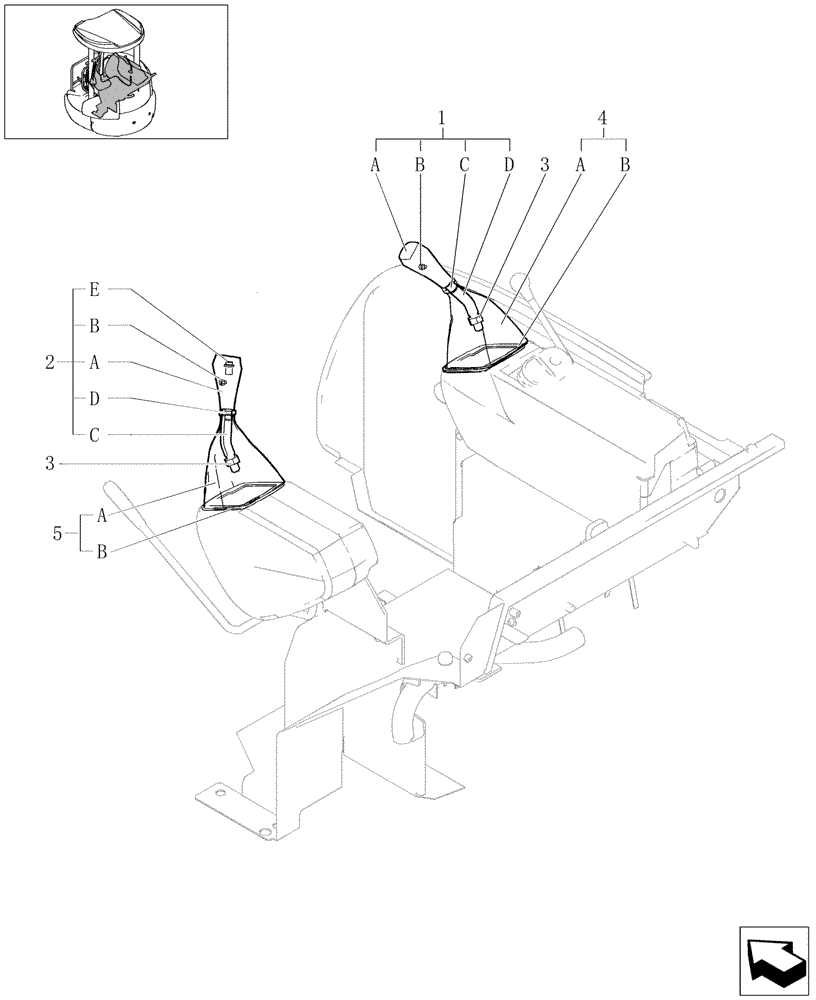

Схема запчастей Case CX22B - (1.070[09]) - CONTROL ASSY - GRIP ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS
1
4
a
b
d
a
b
b
c
c
a
3
5
b
2
d
3
a
e
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72281727

HANDLE GRIP

ASSY

1шт.

1a

87552091

HANDLE GRIP

1шт.

1b

72951541

BOLT

1шт.

1c

72281728

LEVER

1шт.

1d

72281729

RING

1шт.

2

72281730

HANDLE GRIP

1шт.

2a

87552090

HANDLE GRIP

1шт.

2b

72951541

BOLT

1шт.

2c

72281728

LEVER

1шт.

2d

72281729

RING

1шт.

2e

72272237

SWITCH ASSY

(Used for Power Boost, Horn)

1шт.

3

12163224

NUT

M14

2шт.

4

72272273

BELLOWS

1шт.

4a

72272274

SHIELD

1шт.

4b

72272240

PLATE

1шт.

5

72272238

BELLOWS

1шт.

5a

72272239

SHIELD

1шт.

5b

72272240

PLATE

1шт.
