(HC600-01[1]) - LIFT CYLINDER (CANOPY)

Запчасти Case CX20B (HC600-01[1]) - LIFT CYLINDER (CANOPY) (35) - HYDRAULIC SYSTEMS

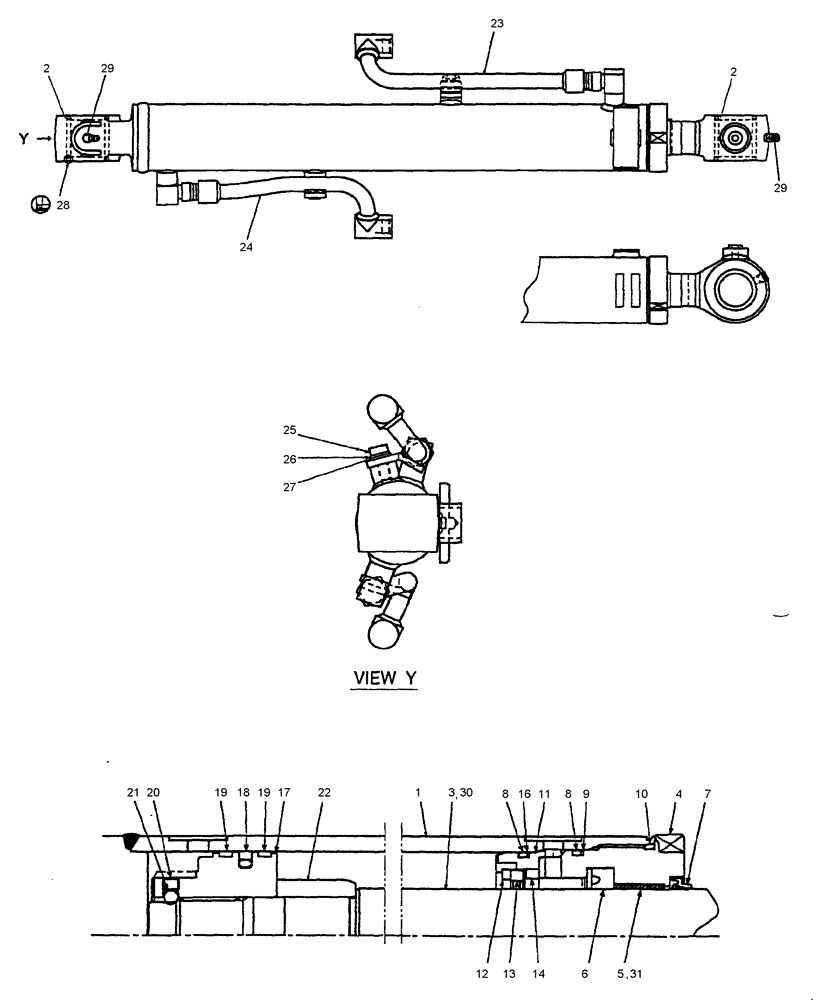

Схема запчастей Case CX20B - (HC600-01[1]) - LIFT CYLINDER (CANOPY) (35) - HYDRAULIC SYSTEMS
7
8
24
20
2
19
17
1
25
29
14
31
6
5
9
2
23
26
4
21
28
19
3
30
13
29
11
22
8
18
10
16
12
27
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1/902

72282492

HYDRAULIC CYLINDER

1шт.

1/903

72285839

CYLINDER

1шт.

1

NS

NOT SERVICED

1шт.

2

72952698

BUSHING

2шт.

3

NS

NOT SERVICED

1шт.

4

72280244

CYLINDER HEAD

1шт.

5

72280245

BUSHING

1шт.

Only for P/N 72282492

1шт.

6

72962186

RING

1шт.

7

72961295

WIPER SEAL

1шт.

8

72957831

O-RING

2шт.

9

72957729

RING,62mm ID x 68mm OD x 2.5mm Thk

1шт.

10

72955427

O-RING

1шт.

11

72282745

HOLDER

1шт.

12

72961304

SEAL

SEALRING

1шт.

13

72282747

SEAL

1шт.

14

72282748

RETAINER COLLAR

1шт.

15

NS

NOT SERVICED

1шт.

16

72282749

RING

1шт.

17

72280247

PISTON

1шт.

18

72957672

RING,48mm ID x 58mm OD x 5mm Thk

1шт.

19

72957731

RING

2шт.

20

72950401

SET SCREW

1шт.

21

72950400

BALL

1шт.

22

72282750

RING

1шт.

23

72282751

PIPE

1шт.

24

72282752

PIPE

1шт.

25

72282753

SCREW

2шт.

26

72958076

WASHER

2шт.

27

72961447

WASHER

2шт.

28

72961203

SEAL

4шт.

29

72283072

LUBE NIPPLE,67 Degree x 1/8" PT

2шт.

30

NS

NOT SERVICED

1шт.

Only for P/N 72285839

1шт.

31

72285852

BUSHING

1шт.

Only for P/N 72285839

1шт.

900

72282754

REPAIR KIT

- ASSY SEE 1, 2, 28

1шт.

901

72282755

REPAIR KIT

- ASSY SEE 2, 3, 28

1шт.

Only for P/N 72282492

1шт.

902

72282756

REPAIR KIT

- ASSY SEE 6, 7, 8, 9, 10, 15, 16, 18, 19

1шт.

903

72285840

PISTON ROD

- ASSY SEE 2, 30, 28

1шт.

Only for P/N 72285839

1шт.
