Запчасти Case CX20B (876-60[1]) - BOOM PIPING (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS

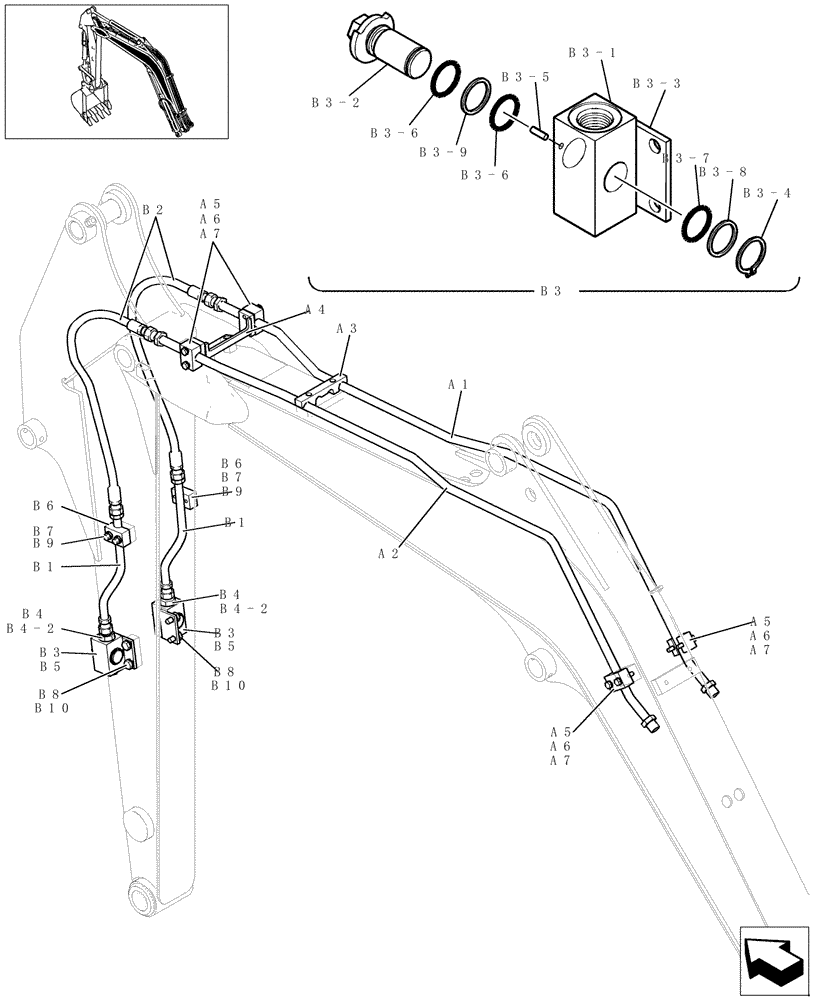

Схема запчастей Case CX20B - (876-60[1]) - BOOM PIPING (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS
b3-8
b1
b3-3
b3-6
a7
b4
b9
b8
b4
b6
b3-5
a4
b3
b5
b1
b4-2
a5
a5
b8
a3
a6
b3-4
b3-2
b3-6
b10
a2
b6
b4-2
b10
a7
b3-1
a7
a5
b3
b3-9
b7
b7
b2
b5
b3
a6
a1
b9
b3-7
a6

Артикул

Название

Примечание

Количество

-

72285699

- ASSY

1шт.

a1/a7

72282481

SET OF PARTS

1шт.

a1

72282482

PIPE

1шт.

a2

72282483

PIPE

1шт.

a3

72281228

CLAMP

1шт.

a4

72282484

BRACKET

1шт.

a5

72281231

CLAMP

4шт.

a6

72951687

SCREW

8шт.

a7

12581579

WAVE WASHER,Wave, M7.4

8шт.

b1/b10

72285702

SET OF PARTS

1шт.

b1

72285705

PIPE

2шт.

b2

72285706

HOSE

2шт.

b3

72283841

MICRO VALVE

2шт.

b3-1

72957851

BODY

1шт.

b3-2

72957852

SHAFT

1шт.

b3-3

72957853

PLATE

1шт.

b3-4

72951668

RING

1шт.

b3-5

72957910

SPRING

1шт.

b3-6

72283842

GASKET

2шт.

b3-7

72283843

GASKET

1шт.

b3-8

72957911

RING

1шт.

b3-9

72951615

RING

1шт.

b4

72282486

HYD CONNECTOR

2шт.

b4-2

72283073

GASKET

2шт.

b5

72283840

PLUG

2шт.

b6

72281231

CLAMP

2шт.

b7

72951687

SCREW

4шт.

b8

47045383

SCREW

4шт.

b9

12581579

WAVE WASHER,Wave, M7.4

4шт.

b10

72951762

LOCK WASHER

4шт.

Выбрано товаров: 30
