(092-01[1]) - PUMP/CONTROL VALVE PIPING

Запчасти Case CX20B (092-01[1]) - PUMP/CONTROL VALVE PIPING (35) - HYDRAULIC SYSTEMS

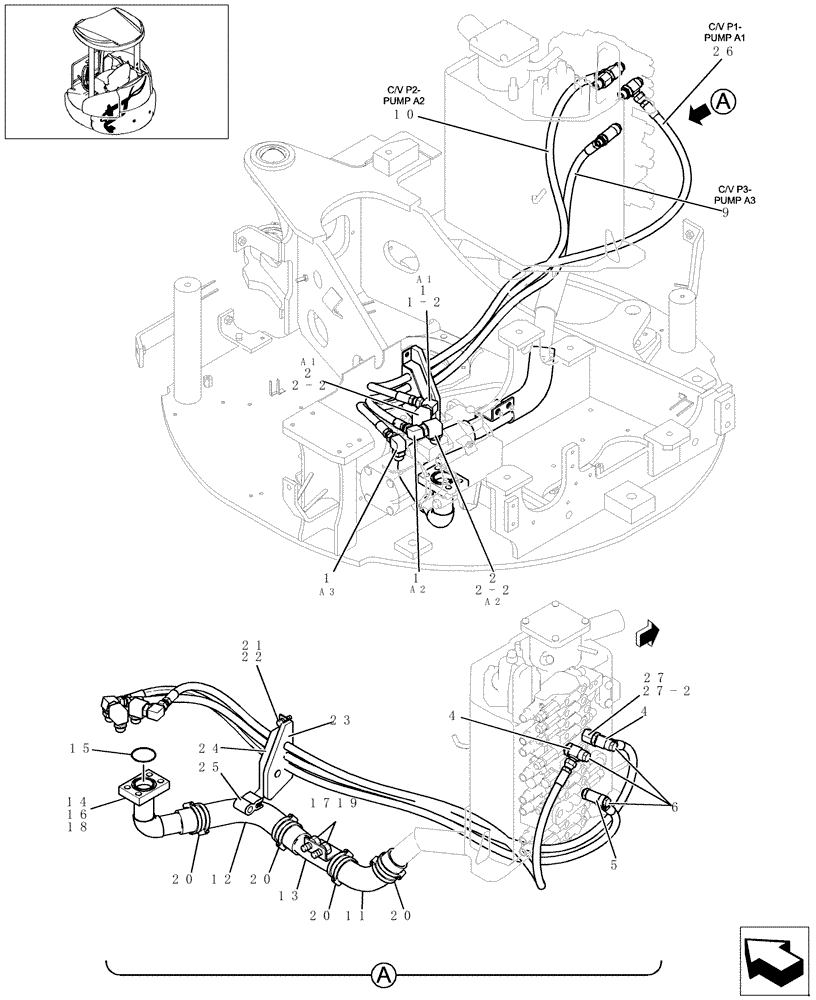

Схема запчастей Case CX20B - (092-01[1]) - PUMP/CONTROL VALVE PIPING (35) - HYDRAULIC SYSTEMS
1
23
13
20
a3
11
2-2
6
2
a1
a2
21
16
9
1
27-2
18
10
26
20
1719
1
1-2
14
15
a1
4
25
24
a2
5
4
20
27
20
12
2
2-2
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

-

72281564

SET OF PARTS

- ASSY

1шт.

1

72282210

HYD CONNECTOR

3шт.

1-2

72283073

GASKET

3шт.

2

72283074

HYD CONNECTOR

2шт.

2-2

72283073

GASKET

2шт.

4

72281565

TEE

2шт.

5

72283075

TEE

1шт.

6

72214663

PLUG

3шт.

9

72281566

HOSE

1шт.

10

72285643

HOSE

1шт.

11

72281568

HOSE

1шт.

12

72281569

HOSE

1шт.

13

72281570

TUBE,44.4 mm OD, 134 mm Length

1шт.

14

72281571

TUBE,44.4 mm OD, 133, 125.1 mm Length

1шт.

15

72280883

O-RING,3.1mm Thk x 49.4mm ID, 70 Duro

1шт.

16

72951730

SCREW,Hex Socket Head, M12 x 35mm

4шт.

17

72951701

SCREW

2шт.

18

72951758

LOCK WASHER

4шт.

19

72283448

WASHER

2шт.

20

72951591

CLIP

8шт.

21

72210038

NUT

1шт.

22

13559021

WASHER

1шт.

23

72281572

GROMMET

1шт.

24

72281573

PLATE

1шт.

25

72280722

RUBBER WEATHERSTRIP

1шт.

26

72281574

HOSE

1шт.

27

72952773

HYD CONNECTOR

1шт.

27-2

72283073

GASKET

1шт.
