(059-01[1]) - FUEL TANK (CANOPY)

Запчасти Case CX20B (059-01[1]) - FUEL TANK (CANOPY) (10) - ENGINE

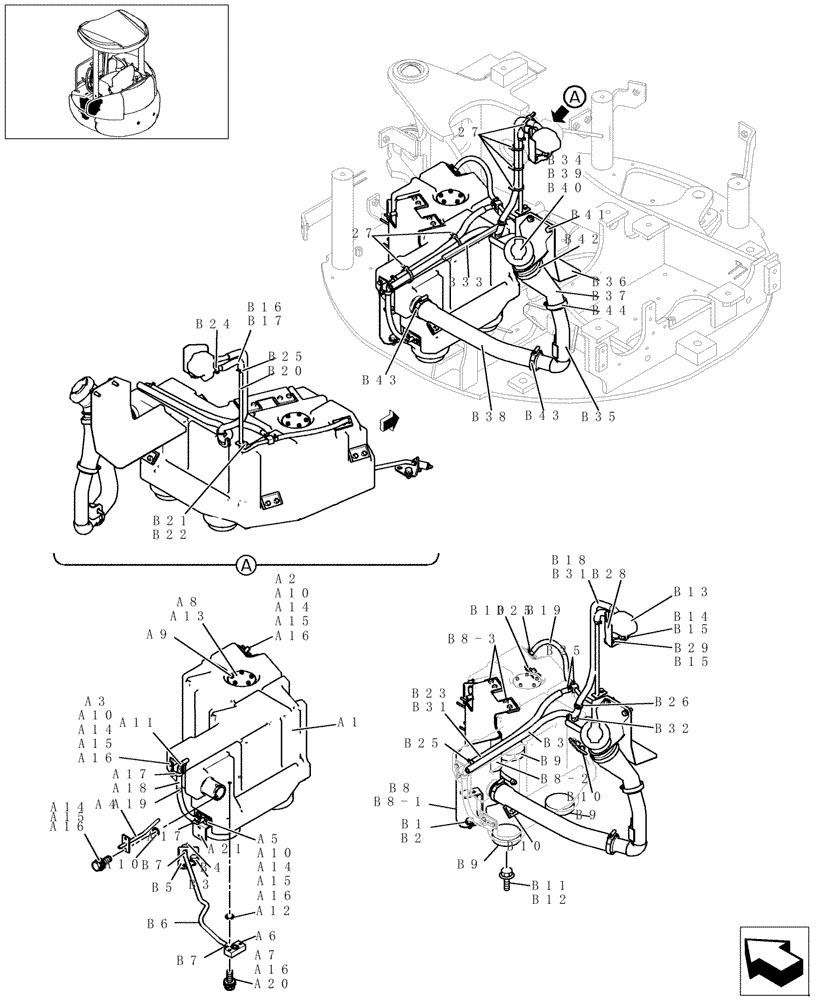

Схема запчастей Case CX20B - (059-01[1]) - FUEL TANK (CANOPY) (10) - ENGINE
b44
a14
b25
b16
b31
b43
b1
a15
b8
b26
a10
b15
a13
b30
a15
a2
a14
a9
a19
b39
b7
a12
b18
a8
b9
a21
a15
a16
a6
b3
b9
b19
a16
b8-3
b17
b7
b37
b34
a15
b23
27
a14
a18
b40
b20
b24
b36
b42
b2
b10
b5
27
b29
a16
b38
a10
b6
b14
b22
b8-1
b12
b31
a16
b4
a16
a4
a10
a10
a7
b15
a5
a11
a17
b32
a20
b9
a1
b25
b11
b21
b28
b8-2
b35
b33
b25
b41
a3
b43
b13
a14
b10
b10
a17
b25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

-

72281284

SET OF PARTS

- ASSY

1шт.

a1/a21

72281500

TANK

1шт.

a1

72281501

TANK

1шт.

a2

72280617

FLANGE

1шт.

a3

72280618

FLANGE

1шт.

a4

72280619

FLANGE

1шт.

a5

72280625

FLANGE

1шт.

UP TO S/N PM07-07155

1шт.

FROM S/N PM07-07001

1шт.

a5

72284870

FLANGE

1шт.

FROM S/N PM07-07156

1шт.

a6

72280620

FLANGE

1шт.

a7

72280624

SCREW,Hex, M6 x 30mm

2шт.

a8

72280621

PACKING

1шт.

a9

72952742

BOLT

5шт.

a10

72280622

O-RING

4шт.

a11

72281502

BRACKET

1шт.

UP TO S/N PM07-07155

1шт.

FROM S/N PM07-07001

1шт.

a11

72285128

BRACKET

1шт.

FROM S/N PM07-07156

1шт.

a12

72956425

O-RING

1шт.

a13

72280623

SENSOR

1шт.

a14

72954877

SCREW,Hex, M6 x 16mm

8шт.

a15

13550221

WASHER

8шт.

a16

12601279

WAVE WASHER,6.40mm ID x 12mm OD x 0.50mm, 2.60mm H, STL, ZND

10шт.

a17

72950521

CLAMP

2шт.

a18

72280626

HOSE

1шт.

UP TO S/N PM07-07217

1шт.

FROM S/N PM07-07001

1шт.

a18

72285619

HOSE

1шт.

FROM S/N PM07-07218

1шт.

a19

72950522

BALL

1шт.

a20

72951740

WASHER

2шт.

a21

72281503

PLATE

1шт.

b1/b43

72281504

TANK

1шт.

b1

47045383

SCREW

2шт.

b2

47045385

WASHER

2шт.

b3

72951635

BOLT

1шт.

b4

72271567

DRAINCOCK/TAP SUPPLY

1шт.

b5

72271566

DRAINCOCK/TAP SUPPLY

1шт.

b6

72280633

HOSE

1шт.

b7

72950595

CLIP

2шт.

b8

72280634

BRACKET

1шт.

b8-1

72280635

BRACKET

1шт.

b8-2

72280636

RUBBER BAND

1шт.

b8-3

72280637

PLATE

2шт.

b9

72280638

RUBBER BAND

3шт.

b10

72280637

PLATE

3шт.

b11

72951691

SCREW

3шт.

b12

72952639

WASHER

3шт.

b13

72280639

FUEL TANK

1шт.

b14

72951685

SCREW

1шт.

b15

14447124

WASHER

2шт.

b16

72280640

FLEXIBLE HOSE

1шт.

b17

72280641

HOSE

1шт.

b18

72281505

HOSE

1шт.

b19

72281506

HOSE

1шт.

b20

72280644

TUBE,303, 141 mm Length

1шт.

b21

72951680

SCREW,Hex, M6 x 14mm

1шт.

b22

13550221

WASHER

1шт.

b23

72281508

HOSE

1шт.

b24

72280646

CLIP

1шт.

b25

72280647

CLIP

5шт.

b26

72280648

GROMMET

1шт.

b27

72951496

CLIP

6шт.

b28

72280649

BRACKET

1шт.

b29

72951683

SCREW

1шт.

b30

72951000

FLEXIBLE HOSE

1шт.

b31

72283542

TUBE,13.2 mm ID, 17.5 mm OD, 400 mm Length

2шт.

b32

72950382

GROMMET

1шт.

b33

72281512

STRIP

1шт.

b34

72285614

NECK FILLER

1шт.

UP TO S/N PM07-07155

1шт.

FROM S/N PM07-07001

1шт.

b34

72285640

BANJO BOLT

1шт.

FROM S/N PM07-07156

1шт.

b35

72281514

PIPE

1шт.

b36

72281515

PLATE

1шт.

b37

72281516

HOSE

1шт.

b38

72281513

HOSE

1шт.

b39

72280630

CAP

1шт.

b40

72280631

STRAINER ELEMENT

1шт.

b41

72951633

BOLT

3шт.

b42

72956366

CLIP

1шт.

b43

72951591

CLIP

2шт.

b44

47045386

HOSE CLIP

1шт.
