Запчасти Case CX20B (1.080[07]) - CONTROL LINES (35) - HYDRAULIC SYSTEMS

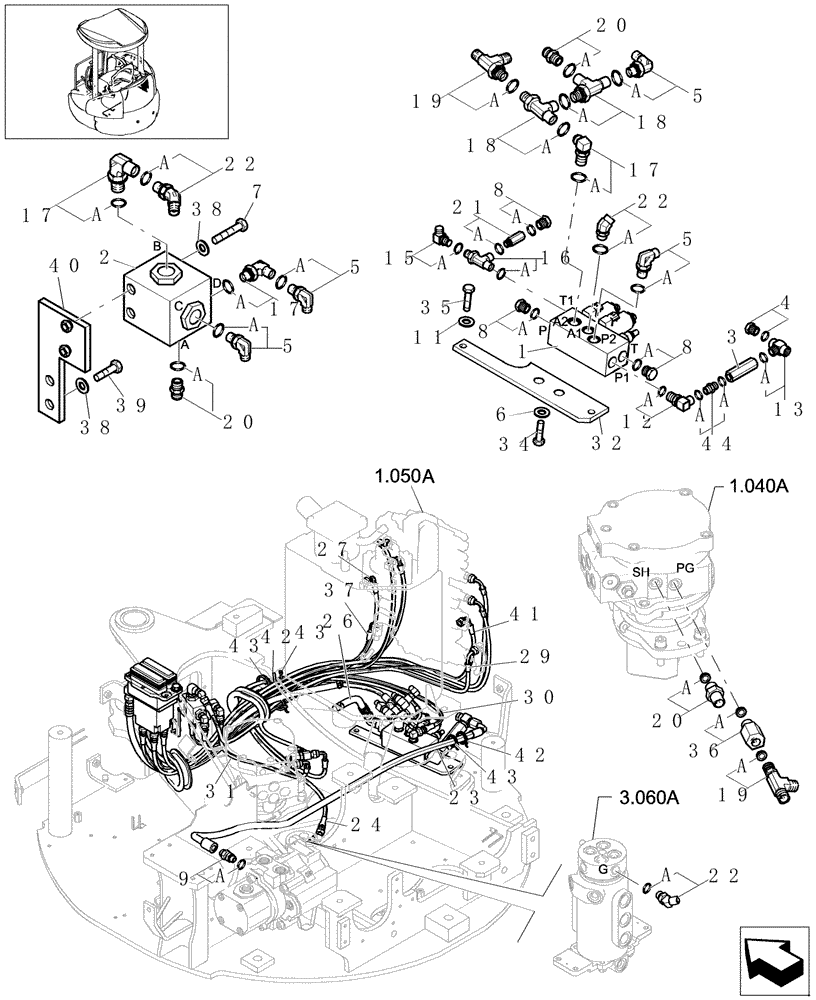

Схема запчастей Case CX20B - (1.080[07]) - CONTROL LINES (35) - HYDRAULIC SYSTEMS
13
a
a
a
20
a
43
38
42
19
20
27
22
16
21
a
11
35
8
19
3
a
a
30
37
8
a
a
22
41
a
7
36
15
24
9
5
42
43
a
a
39
5
a
a
44
40
a
6
8
5
17
a
a
38
a
a
22
34
32
a
4
17
29
2
a
17
18
a
a
a
a
23
12
18
a
a
31
a
a
26
1
5
20
43

Артикул

Название

Примечание

Количество

1

72280277

VALVE

1шт.

2

72271657

MICRO VALVE

1шт.

3

72271656

FILTER

1шт.

Up To S/N N7GN06168

1шт.

3

87338500

FILTER

1шт.

From S/N N7GN06169

1шт.

3a

72283052

O-RING

1шт.

Up To S/N N7GN06168

1шт.

4

72214663

PLUG

1шт.

4a

72283080

O-RING

1шт.

5

72283603

ELBOW

4шт.

5a

72283080

O-RING

4шт.

6

12654421

WASHER,8.15mm ID x 17mm OD x 3mm Thk

Ø8

2шт.

7

10903934

SCREW

TE M6x65

2шт.

8

72214558

PLUG

3шт.

8a

72283052

O-RING

3шт.

9

72282154

HYD CONNECTOR

1шт.

9a

72283080

O-RING

1шт.

11

12626221

WASHER,10mm ID x 25mm OD x 3mm Thk

Ø10

2шт.

12

72214540

ELBOW

1шт.

12a

72283052

O-RING

1шт.

13

72281991

TEE

1шт.

13a

72283052

O-RING

1шт.

15

72283079

ELBOW

1шт.

15a

72283052

O-RING

1шт.

16

72283559

TEE

1шт.

16a

72283052

O-RING

1шт.

17

72283551

ELBOW

3шт.

17a

72283080

O-RING

3шт.

18

72283608

TEE,1/4" ORB x 1/4" x 1/4"

2шт.

18a

72283080

O-RING

2шт.

19

72283609

HYD CONNECTOR

2шт.

19a

72283080

O-RING

2шт.

20

72283606

HYD CONNECTOR

3шт.

20a

72283080

O-RING

3шт.

21

72281992

HYD CONNECTOR

1шт.

21a

72283052

O-RING

1шт.

22

72950466

ELBOW

3шт.

22a

72283080

O-RING

3шт.

23

72281984

HOSE

1шт.

24

72281985

HOSE

1шт.

26

72281986

HOSE

1шт.

27

72281987

HOSE

1шт.

29

72280795

HOSE

1шт.

30

72280797

HOSE

1шт.

31

72283612

FLEXIBLE HOSE

1шт.

32

87544009

BRACKET

1шт.

33

87526517

CLAMP

1шт.

34

16043434

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

2шт.

35

11106234

BOLT,Hex, M10 x 1.5 x 25 mm, Cl 10.9, Full Thd

2шт.

36

72217408

HYD CONNECTOR

1шт.

36a

72283080

O-RING

1шт.

37

72285664

FLEXIBLE HOSE

1шт.

38

14499321

WASHER,M6 x 11 x 1.6 Thk

4шт.

39

10902234

BOLT,Hex, M6 x 16mm, Cl 10.9, Full Thd

2шт.

40

87544007

BRACKET

1шт.

41

72281967

HOSE

1шт.

42

72285113

GROMMET

2шт.

43

14560387

HOSE CLIP,Black, 380mm L

6шт.

44

87571721

HYD CONNECTOR

1шт.

From S/N N7GN06169

1шт.

44a

72283052

O-RING

2шт.

From S/N N7GN06169

1шт.

Выбрано товаров: 63
