(1.080[06]) - CONTROL LINES PROPEL

Запчасти Case CX20B (1.080[06]) - CONTROL LINES PROPEL (35) - HYDRAULIC SYSTEMS

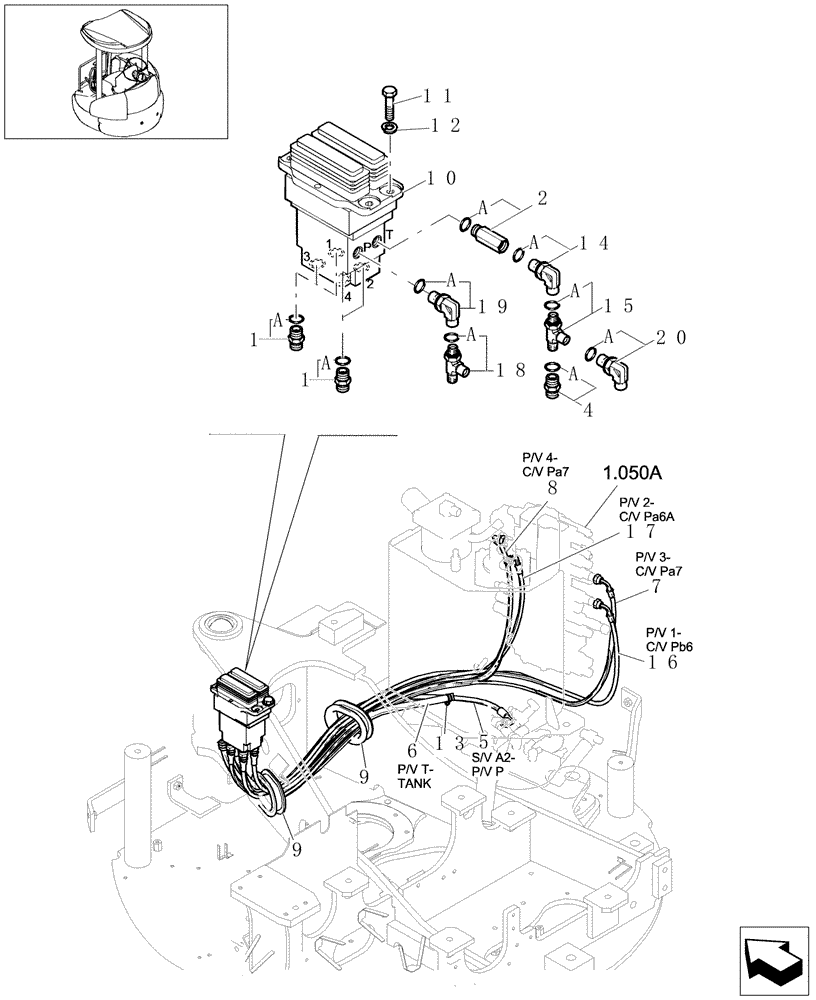

Схема запчастей Case CX20B - (1.080[06]) - CONTROL LINES PROPEL (35) - HYDRAULIC SYSTEMS
a
13
7
4
20
a
5
14
1
a
8
11
6
10
a
a
18
a
9
12
a
a
17
1
19
a
2
15
a
9
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72283606

HYD CONNECTOR

4шт.

1a

72283080

O-RING

4шт.

2

72217408

HYD CONNECTOR

1шт.

2a

72283080

O-RING

1шт.

4

72950452

HYD CONNECTOR

1шт.

4a

72283080

O-RING

1шт.

5

72285811

HOSE

1шт.

6

72281998

HOSE

1шт.

7

72280792

HOSE

1шт.

8

72280797

HOSE

1шт.

9

72280804

GROMMET

2шт.

10

72950909

VALVE

1шт.

See Page 1.080B

1шт.

11

16043634

SCREW,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

4шт.

12

12654421

WASHER,8.15mm ID x 17mm OD x 3mm Thk

Ø8

4шт.

13

87526517

CLAMP

1шт.

14

72283551

ELBOW

1шт.

14a

72283080

O-RING

1шт.

15

72283608

TEE,1/4" ORB x 1/4" x 1/4"

1шт.

15a

72283080

O-RING

1шт.

16

72280790

HOSE

1шт.

17

72280795

HOSE

1шт.

18

72283609

HYD CONNECTOR

1шт.

18a

72283080

O-RING

1шт.

19

72283832

ELBOW

1шт.

19a

72283080

O-RING

1шт.

20

72283603

ELBOW

1шт.

20a

72283080

O-RING

1шт.
