(1.080[03]) - CONTROL LINES (DOZER)

Запчасти Case CX20B (1.080[03]) - CONTROL LINES (DOZER) (35) - HYDRAULIC SYSTEMS

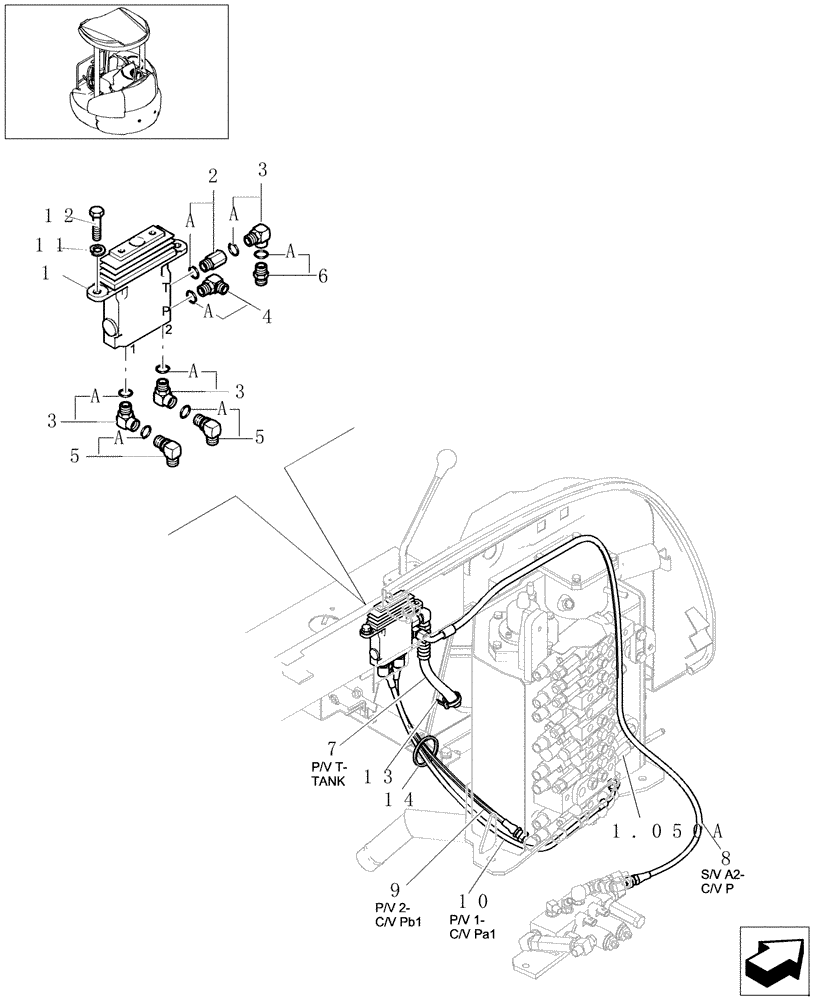

Схема запчастей Case CX20B - (1.080[03]) - CONTROL LINES (DOZER) (35) - HYDRAULIC SYSTEMS
3
6
a
9
a
8
5
a
1.050a
5
3
1
a
12
a
a
10
7
4
11
a
a
14
2
13
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72280275

PILOT VALVE

1шт.

See Page 1.080A

1шт.

2

72217408

HYD CONNECTOR

1шт.

2a

72283080

O-RING

1шт.

3

72283551

ELBOW

3шт.

3a

72283080

O-RING

3шт.

4

72950459

ELBOW

1шт.

4a

72283080

O-RING

1шт.

5

72283603

ELBOW

2шт.

5a

72283080

O-RING

2шт.

6

72950452

HYD CONNECTOR

1шт.

6a

72283080

O-RING

1шт.

7

72280752

HOSE

1шт.

8

72281981

HOSE

1шт.

9

72285662

HOSE

1шт.

10

72285663

HOSE

1шт.

11

12654401

WASHER,8.15mm ID x 17mm OD x 3mm Thk

2шт.

12

16043634

SCREW,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

2шт.

13

87526517

CLAMP

1шт.

14

14560387

HOSE CLIP,Black, 380mm L

1шт.
