Запчасти Case CX20B (1.080[02]) - POWER STEERING CONTROL LINES (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS

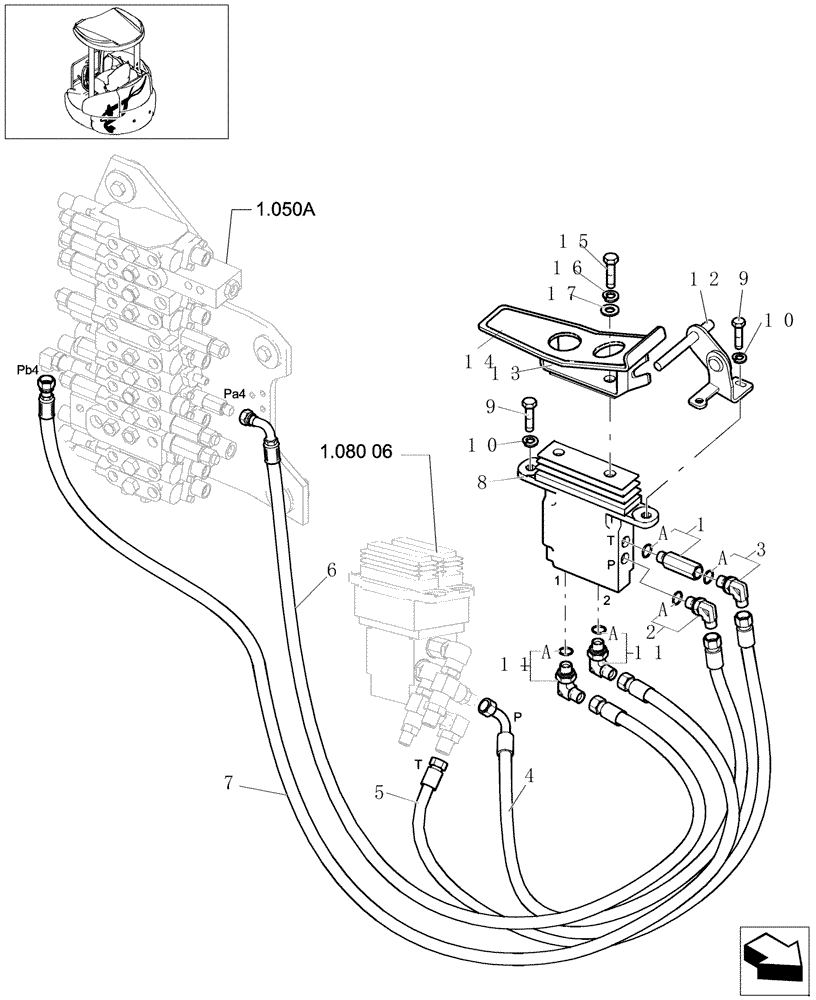

Схема запчастей Case CX20B - (1.080[02]) - POWER STEERING CONTROL LINES (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS
8
1
7
15
5
13
10
10
14
9
3
a
a
9
4
16
11
6
11
17
a
12
a
2
a

Артикул

Название

Примечание

Количество

1

72217408

HYD CONNECTOR

1шт.

1a

72283080

O-RING

1шт.

2

72950459

ELBOW

1шт.

2a

72283080

O-RING

1шт.

3

72283603

ELBOW

1шт.

3a

72283080

O-RING

1шт.

4

72282001

HOSE

1шт.

5

72282002

HOSE

1шт.

Up To S/N N7GN07028

1шт.

5

87621592

HOSE,6.30 mm ID x 175.00 mm

1шт.

From S/N N7GN07029

1шт.

6

72280797

HOSE

1шт.

7

72282004

HOSE

1шт.

8

72280275

PILOT VALVE

1шт.

See Page 1.080A

1шт.

9

16043634

SCREW,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

3шт.

10

12654421

WASHER,8.15mm ID x 17mm OD x 3mm Thk

Ø8

3шт.

11

72950466

ELBOW

2шт.

11a

72283080

O-RING

2шт.

12

72285145

LEVER

1шт.

See Page 1.080D

1шт.

Up To S/N N7GN07028

1шт.

12

87572103

LEVER

1шт.

From S/N N7GN07029

1шт.

13

72280816

PEDAL

1шт.

Up To S/N N7GN07028

1шт.

13

87572104

PEDAL

1шт.

From S/N N7GN07029

1шт.

14

72280817

RUBBER PEDAL PAD

1шт.

15

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

2шт.

16

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

2шт.

17

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

2шт.

Выбрано товаров: 32
