Запчасти Case CX20B (1.300[01]) - GUARDS - CANOPY (90) - PLATFORM, CAB, BODYWORK AND DECALS

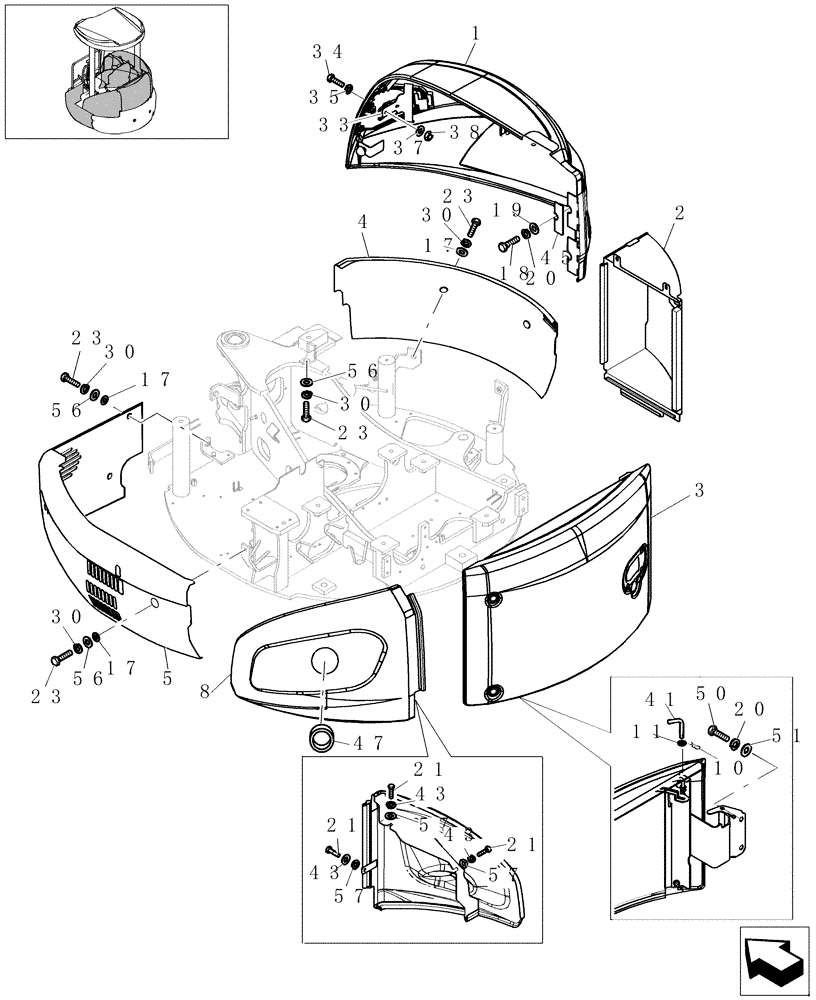

Схема запчастей Case CX20B - (1.300[01]) - GUARDS - CANOPY (90) - PLATFORM, CAB, BODYWORK AND DECALS
57
56
51
5
17
57
23
35
11
21
8
33
21
56
57
3
43
30
30
17
56
34
23
41
37
30
43
38
18
23
43
4
30
20
21
50
2
23
20
10
1
47
45
19
17

Артикул

Название

Примечание

Количество

1

72172279

COVER ASSY

1шт.

See Page 1.300 05

1шт.

2

72282110

DUCT

1шт.

See Page 1.300 06

1шт.

3

72172326

COWLING

1шт.

See Page 1.300 07

1шт.

4

72282112

COVER ASSY

1шт.

See Page 1.300 08

1шт.

5

72282113

COVER ASSY

1шт.

See Page 1.300 09

1шт.

8

72282115

COVER ASSY

1шт.

See Page 1.300 10

1шт.

10

72275189

COTTER PIN

2шт.

11

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

2шт.

17

12646821

WASHER,10.2mm ID x 25mm OD x 2mm Thk

5шт.

18

11112434

BOLT,Hex, M12 x 30mm, Cl 10.9, Full Thd

2шт.

19

13550521

WASHER,12.2mm ID x 24mm OD x 3mm Thk

Ø12

4шт.

20

10571979

LOCK WASHER,M12

6шт.

21

16043434

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

5шт.

23

11106434

BOLT,Hex, M10 x 30mm, Cl 10.9, Full Thd

6шт.

30

10571879

LOCK WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

8шт.

33

72281007

LOCK

1шт.

34

10902434

SCREW,Hex, M6 x 20mm, Cl 10.9, Full Thd

2шт.

35

10571579

LOCK WASHER,M6

2шт.

37

14499321

WASHER,M6 x 11 x 1.6 Thk

4шт.

38

15896224

NUT,Hex, M6

M6

2шт.

41

72286225

STAY

1шт.

43

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

5шт.

45

72282135

SHIM

2шт.

47

72280944

GROMMET

1шт.

50

11112234

BOLT,Hex, M12 x 25mm, Cl 10.9, Full Thd

2шт.

51

12646921

WASHER,12.2mm ID x 28mm OD x 3mm Thk

2шт.

56

14496621

WASHER,10.5mm ID x 21mm OD x 2mm Thk

6шт.

57

12646704

WASHER,8.15mm ID x 20mm OD x 2mm Thk

5шт.

Выбрано товаров: 34
