Запчасти Case CX20B (5.0088[03]) - ARM CYLINDER HYD LINES (SAFETY VALVE) - 747940070, 747940080 (35) - HYDRAULIC SYSTEMS

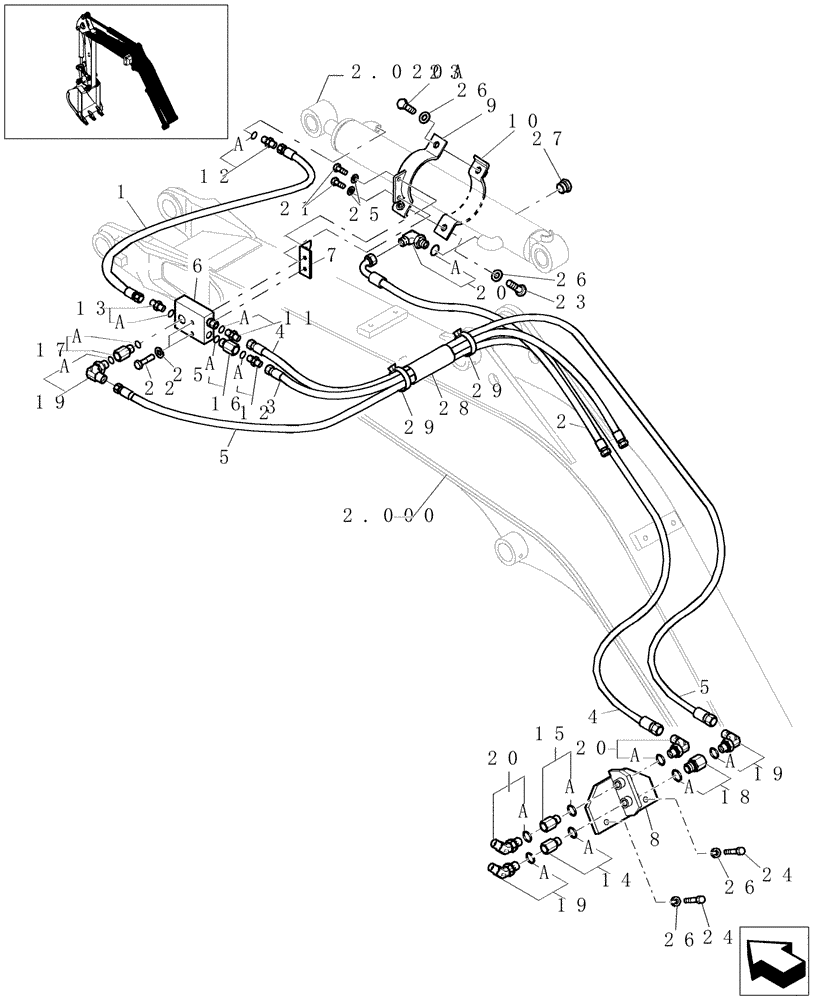

Схема запчастей Case CX20B - (5.0088[03]) - ARM CYLINDER HYD LINES (SAFETY VALVE) - 747940070, 747940080 (35) - HYDRAULIC SYSTEMS
a
9
a
10
7
25
26
28
12
19
5
a
a
19
22
20
16
24
1
6
3
18
12
a
4
a
23
a
24
2.000
25
2.020a
20
26
a
a
23
27
29
8
5
a
4
20
21
15
13
17
29
a
2
26
a
26
19
14
a
11
a
a

Артикул

Название

Примечание

Количество

1

87489303

TUBE,11 mm ID x 15 mm OD

1шт.

2

87616238

HOSE

1шт.

3

87489304

HOSE

1шт.

4

87489312

HYDRAULIC HOSE,9.50 mm ID x 700.00 mm

1шт.

5

87489318

HYDRAULIC HOSE,4.80 mm ID x 900.00 mm

1шт.

6

72951572

VALVE

1шт.

7

87489349

SUPPORT

1шт.

8

87489357

SUPPORT

1шт.

9

87489363

SUPPORT

1шт.

10

87489229

SUPPORT

1шт.

11

72950452

HYD CONNECTOR

1шт.

11a

72283080

O-RING

1шт.

12

72282154

HYD CONNECTOR

2шт.

12a

72283052

O-RING

2шт.

13

72283654

HYD CONNECTOR

1шт.

13a

72283073

GASKET

1шт.

14

72957186

HYD CONNECTOR

1шт.

14a

72283080

O-RING

1шт.

15

72283648

HYD CONNECTOR

1шт.

15a

72283052

O-RING

1шт.

16

72285100

HYD CONNECTOR

1шт.

16a

72283073

GASKET

1шт.

17

72285082

HYD CONNECTOR

1шт.

17a

72283080

O-RING

1шт.

18

72280666

HYD CONNECTOR

1шт.

18a

72283080

O-RING

1шт.

19

72283603

ELBOW

3шт.

19a

72283080

O-RING

3шт.

20

72283079

ELBOW

3шт.

20a

72283052

O-RING

3шт.

21

16043434

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

2шт.

22

16044234

BOLT,Hex, M8 x 1.25 x 50mm, Cl 10.9

2шт.

23

11106434

BOLT,Hex, M10 x 30mm, Cl 10.9, Full Thd

2шт.

24

11107034

SCREW

2шт.

25

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

4шт.

26

10571879

LOCK WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

4шт.

27

87643224

PLUG

1шт.

28

87572094

GUIDE

1шт.

29

14560187

COLLAR,199mm L

2шт.

Выбрано товаров: 39
