(01-024[01]) - HYD LINES, RETURN - NIBBLER AND BREAKER

Запчасти Case CX17B (01-024[01]) - HYD LINES, RETURN - NIBBLER AND BREAKER (35) - HYDRAULIC SYSTEMS

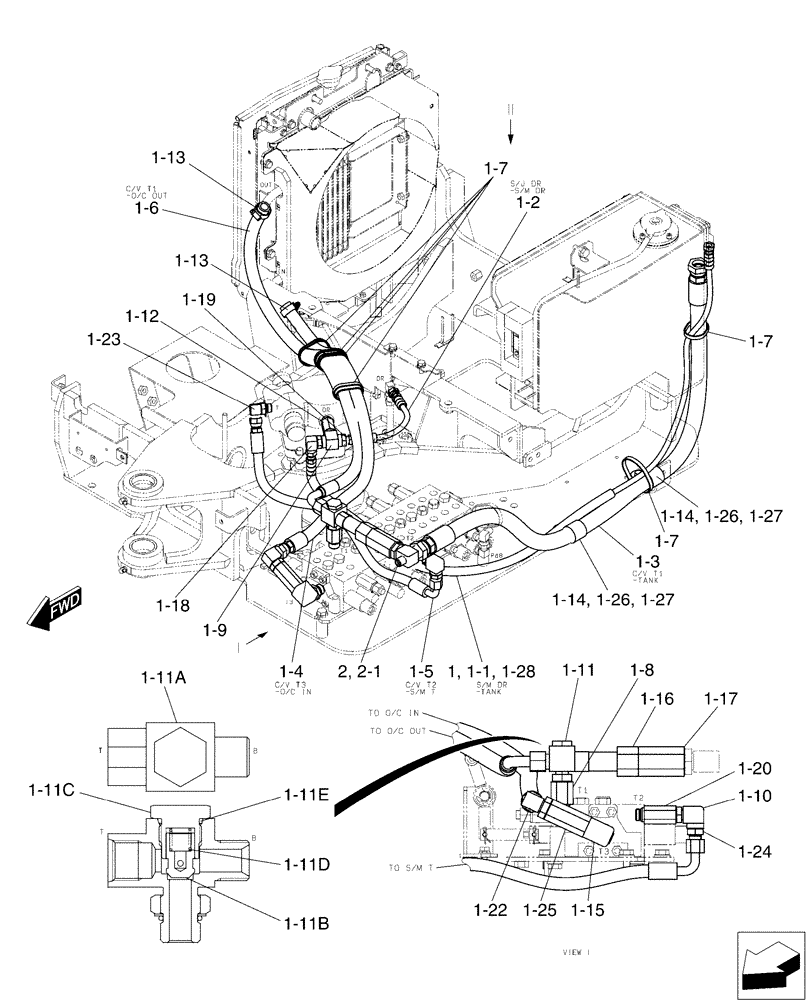

Схема запчастей Case CX17B - (01-024[01]) - HYD LINES, RETURN - NIBBLER AND BREAKER (35) - HYDRAULIC SYSTEMS
1-14
1-11
1-19
1-26
1-23
1-11c
1-7
1-11d
1-2
1-13
1-6
1-10
2-1
1-28
1-17
1-22
1-8
1-14
1-3
1-1
1-9
1-16
1-27
1-13
1-11a
1
1-7
1-27
1-20
1-25
1-11b
2
1-26
1-11e
1-4
1-18
1-24
1-12
1-15
1-5
1-7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PU32H00021F1

Hyd Lines, Return (Nibbler & Breaker)

1шт.

1

PU32H00022F1

Hyd Lines, Return

1шт.

1-1

HX23L04150DX

HOSE

1шт.

1-2

HX23L04024DX

HOSE

1шт.

1-3

HX22L12125DX

HOSE

1шт.

1-4

PU32H01014D1

HOSE

1шт.

1-5

HX32L06068DX

HOSE

1шт.

1-6

PU32H01015D1

HOSE

1шт.

1-7

PY01P01043D8

CABLE TIE,102mm L

6шт.

1-8

2444Z3713

HYD CONNECTOR

1шт.

1-9

YN64H01048P1

TEE,90 Degree, PF 3/8" x PF 3/8", O-Ring

1шт.

1-10

YT42H01128P1

90 ELBOW

1шт.

1-11

PU21V00004F1

VALVE

1шт.

1-11a

PU21V00004S001

Body Assy.

1шт.

1-11b

PF21V00001S002

POPPET

1шт.

1-11c

PF21V00001S003

PLUG

1шт.

1-11d

PF21V00001S004

SPRING

1шт.

1-11e

PF21V00001S005

O-RING

1шт.

1-12

2444P1098D1

HYD CONNECTOR

1шт.

1-13

ZC16X02400

CLIP

2шт.

1-14

ZC46X31014

CLIP

2шт.

1-15

2444Z3715

90 ELBOW

1шт.

1-16

PU32H01022P1

HYD CONNECTOR

1шт.

1-17

PU32H01023P1

HYD CONNECTOR

1шт.

1-18

HH35S04006G1

90 ELBOW,90 Degree, 1/4" PF x 3/8" PF x 60mm L

1шт.

1-19

HH25S04006G1

90 ELBOW

1шт.

1-20

PU32H01016P1

WIRE CONNECTOR

1шт.

1-21

PM02B01293P1

GROMMET

2шт.

1-22

HH35S08008G1

90 ELBOW

1шт.

1-23

HH35S06006G1

90 ELBOW,90 Degree, 3/8" PF x 3/8" PF x 60mm L

1шт.

1-24

HH25S06006G1

HYD CONNECTOR

1шт.

1-25

HH25R08008G4

HYD CONNECTOR

1шт.

1-26

ZS18C08020

SCREW,Hex, M8 x 20mm

2шт.

1-27

2418T12753

WASHER

2шт.

1-28

PU13E01002DE

TUBE

1шт.

2

PU32H00019F1

Hyd. Lines

1шт.

2-1

PU32H01007P1

TEE

1шт.
