(01-020[09]) - VALVE INSTAL

Запчасти Case CX17B (01-020[09]) - VALVE INSTAL (35) - HYDRAULIC SYSTEMS

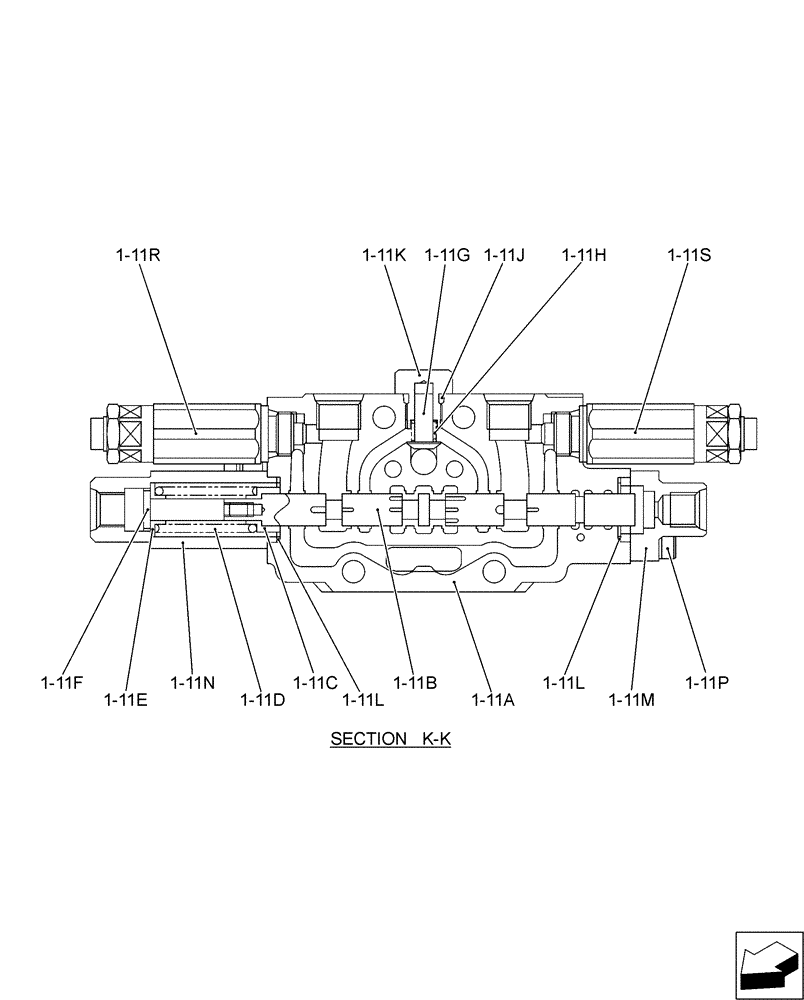

Схема запчастей Case CX17B - (01-020[09]) - VALVE INSTAL (35) - HYDRAULIC SYSTEMS
1-11a
1-11l
1-11f
1-11d
1-11r
1-11s
1-11j
1-11c
1-11n
1-11l
1-11m
1-11e
1-11k
1-11p
1-11g
1-11h
1-11b
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PU64H00028F1

Valve Instal

1шт.

1

PU30V00017F2

CONTROL VALVE

1шт.

1-11

PU30V00028F1

CONTROL VALVE

1шт.

1-11a

NSS

NOT SOLD SEPARAT

Body

1шт.

1-11b

NSS

NOT SOLD SEPARAT

Spool

1шт.

1-11c

NSS

NOT SOLD SEPARAT

Spring, Seat

1шт.

1-11d

NSS

NOT SOLD SEPARAT

Spring

1шт.

1-11e

NSS

NOT SOLD SEPARAT

Spring, Seat

1шт.

1-11f

NSS

NOT SOLD SEPARAT

End, Spool

1шт.

1-11g

PH30V00003S006

POPPET

1шт.

1-11h

PH30V00003S007

SPRING

1шт.

1-11j

ZD12P01100

O-RING

1шт.

1-11k

PH30V00003S009

PLUG

1шт.

1-11l

PW30V01008S011

O-RING

2шт.

1-11m

PM30V00021S012

COVER

1шт.

1-11n

PM30V00021S013

COVER

1шт.

1-11p

PM30V00021S014

SCREW

Cap

4шт.

1-11r

PM22V00005FF

VALVE

Relief

1шт.

Refer To 01-020(12)

1шт.

1-11rl

ZD12P01500

O-RING

1шт.

1-11rm

2436R612S13

O-RING

1шт.

1-11rn

PH22V00003S013

O-RING

2шт.

1-11rp

PH22V00003S014

BACK-UP RING

2шт.

1-11rr

ZD12P01400

O-RING

1шт.

1-11s

PM22V00005F4

VALVE PRESSURE RELIE

1шт.

Refer To 01-020(12)

1шт.

1-11sl

ZD12P01500

O-RING

1шт.

1-11sm

2436R612S13

O-RING

1шт.

1-11sn

PH22V00003S013

O-RING

2шт.

1-11sp

PH22V00003S014

BACK-UP RING

2шт.

1-11sr

ZD12P01400

O-RING

1шт.

PU30V00028R100

KIT

Repair, Consists of Ref. 1-11B (1), 1-11C (1), 1-11D (1), 1-11E (1), 1-11F (1)

1шт.
