(01-005[01]) - CYLINDER INSTAL

Запчасти Case CX17B (01-005[01]) - CYLINDER INSTAL (35) - HYDRAULIC SYSTEMS

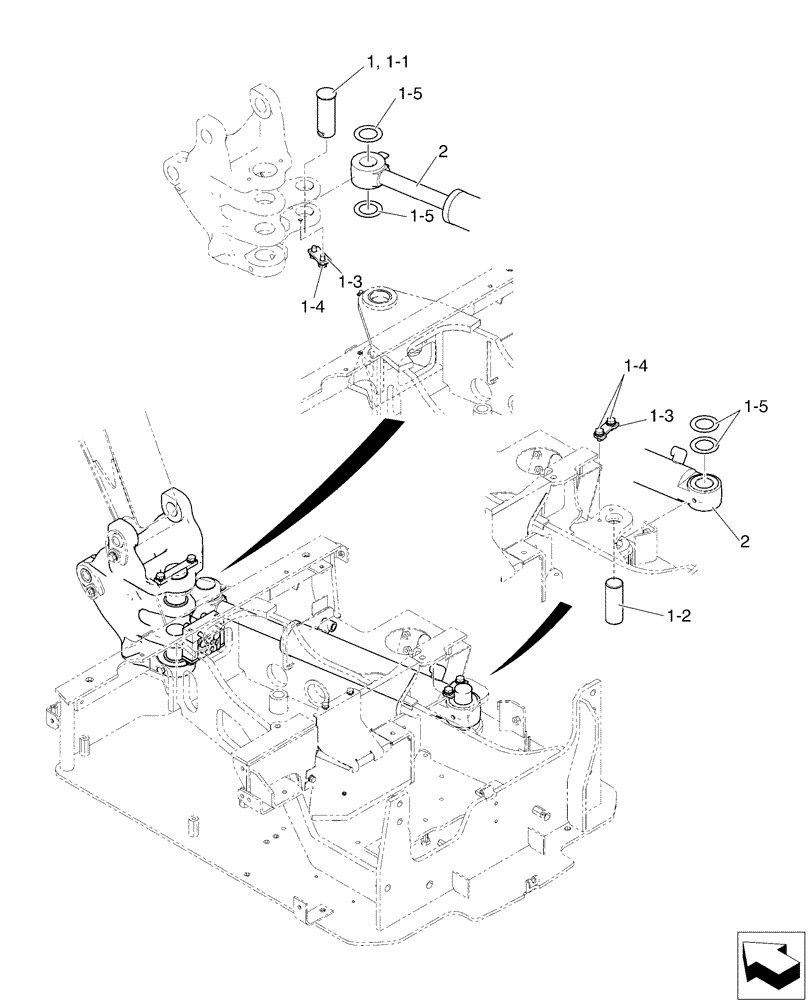

Схема запчастей Case CX17B - (01-005[01]) - CYLINDER INSTAL (35) - HYDRAULIC SYSTEMS
1-5
1-4
1-4
1-3
1-1
2
1-5
1
1-2
2
1-5
1-3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PU02B00100F1

Cylinder Instal

1шт.

1

PU02B00101F1

Cylinder Instal

1шт.

1-1

PE02B01012P2

PIN

1шт.

1-2

PU02B01173P1

PIN

1шт.

1-3

PU02B01247P1

PLATE

2шт.

1-4

ZM73C10020

BOLT,M10x20mm - Course Thread

Sems

4шт.

1-5

PR02B01123D1

SHIM,0.9mm Thk

(0.9)

4шт.

2

PU01V00047F1

HYDRAULIC CYLINDER

Swing

1шт.

Refer To 01-005(02)

1шт.
