(08-007) - GEAR OR CHAIN CHAIN

Запчасти Case CX17B (08-007) - GEAR OR CHAIN CHAIN (10) - ENGINE

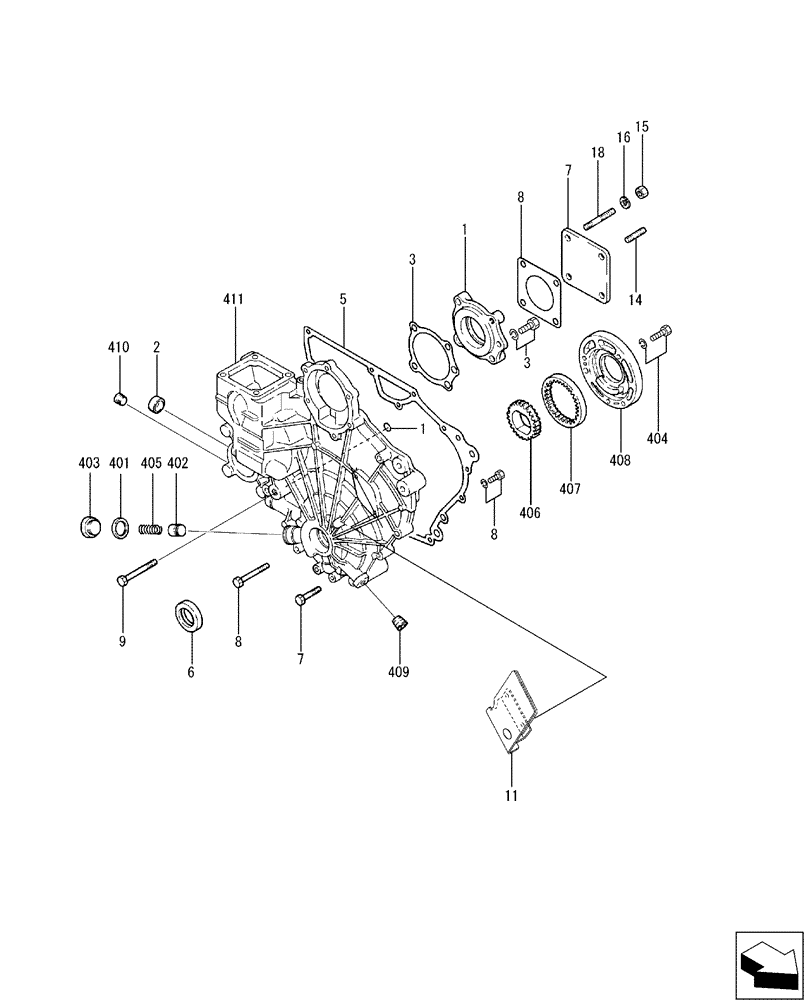

Схема запчастей Case CX17B - (08-007) - GEAR OR CHAIN CHAIN (10) - ENGINE
6
405
3
8
404
11
2
410
402
7
18
406
15
409
5
407
8
401
9
408
16
8
7
411
14
403
1
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

VAF315001100

O-RING

2шт.

2

VAMM432235

SEAL

Cap

1шт.

3

VAMF240051

BOLT

W/Washer

3шт.

4

VA30L1100043

CASE ASSY.

Gear, Includes Ref. 401 - 411

1шт.

401

VAMD000312

GASKET

1шт.

402

VAMD001402

PLUNGER

Relief

1шт.

403

VAMD001404

PLUG

Drain

1шт.

404

VAMF241231

BOLT

W/Washer

3шт.

405

VAMM433353

SPRING

Relief

1шт.

406

VAMM433793

GEAR

Oil Pump Inner, Z-24

1шт.

407

VAMM433794

GEAR

Oil Pump Outer, Z-29

1шт.

408

VAMM434466

HOUSING

Oil Pump

1шт.

409

VAMS661121

PLUG

Tapered

1шт.

410

VAMS661140

PLUG

Tapered

1шт.

411

NSS

NOT SOLD SEPARAT

Case Sub Assy., Gear

1шт.

5

VA30L1105101

GASKET

Gear Case

1шт.

6

VAMD008883

OIL SEAL

1шт.

7

VAF103506065

BOLT

1шт.

8

VAMF241224

BOLT

W/Washer

4шт.

9

VAF103506035

BOLT

3шт.

10

VAF103506055

BOLT

4шт.

11

VA30L4707500

DRIVE PLATE

1шт.
