(01-025[02]) - CONTROLS, OPERATORS

Запчасти Case CX17B (01-025[02]) - CONTROLS, OPERATORS (90) - PLATFORM, CAB, BODYWORK AND DECALS

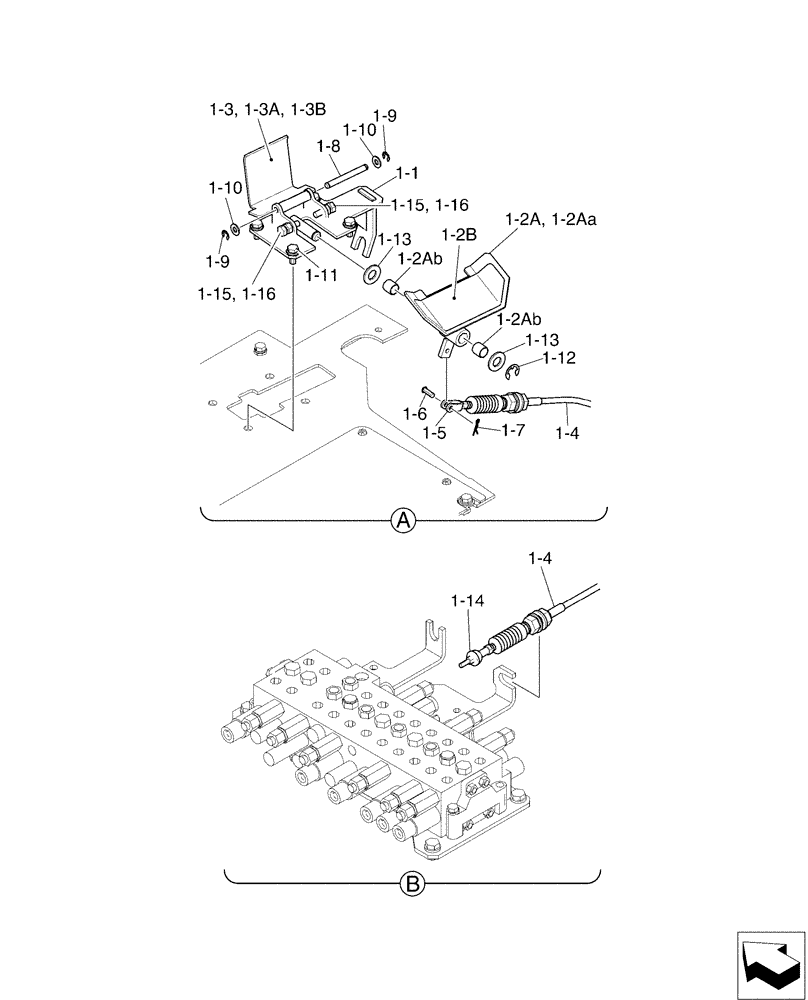

Схема запчастей Case CX17B - (01-025[02]) - CONTROLS, OPERATORS (90) - PLATFORM, CAB, BODYWORK AND DECALS
1-9
1-9
1-16
1-7
1-5
1-6
1-1
1-10
1-2ab
1-3a
1-4
1-15
1-14
1-3
1-4
1-2b
1-2aa
1-12
1-3b
1-2ab
1-11
1-8
1-10
1-2a
1-15
1-13
1-16
1-13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PU03M00043F1

Controls, Operators

1шт.

1

PU55M00003F1

Pedal Install, Incl 1-1 - 1-16

1шт.

1-1

PU03M01277P1

SUPPORT

1шт.

1-2a

PU55M01020F1

PEDAL

Pedal, Incl 1-2a & 1-2b

1шт.

1-2aa

PU55M01018P1

PEDAL

Pedal

1шт.

1-2ab

2405R312D1415

BUSHING

2шт.

1-2b

PM55M01002P1

SHEET

1шт.

1-3

PM03M01277F1

COVER ASSY

Incl 1-3A & 1-3B

1шт.

1-3a

PM03M01294P2

COVER

1шт.

1-3b

PM03M01309P1

SHEET

1шт.

1-4

PM03M01448DD

CABLE

Control

1шт.

1-5

PM03M01451P1

ROD

End, Serial Range: PU09-08001-PU09-08614

1шт.

1-5

PM03M01451P2

ROD

, Start Serial: PU09-08615

1шт.

1-6

ZP45X06018

PIN

1шт.

1-7

2419R9D1

COTTER PIN

1шт.

1-8

PW03M01805P1

PIN

1шт.

1-9

ZR36X00700

RING

Snap

2шт.

1-10

ZW16P08000

WASHER

2шт.

1-11

ZM22C08020

BOLT

Sems

4шт.

1-12

ZR36X01200

RING

Snap

1шт.

1-13

ZW16P14000

WASHER

2шт.

1-14

2420R736D2

END

1шт.

1-15

ZS18C08025

SCREW,Hex, M8 x 25mm

Cap

2шт.

1-16

ZN18C08007

NUT

2шт.
