(02-001) - FRAME ASSY, LOW

Запчасти Case CX17B (02-001) - FRAME ASSY, LOW (39) - FRAMES AND BALLASTING

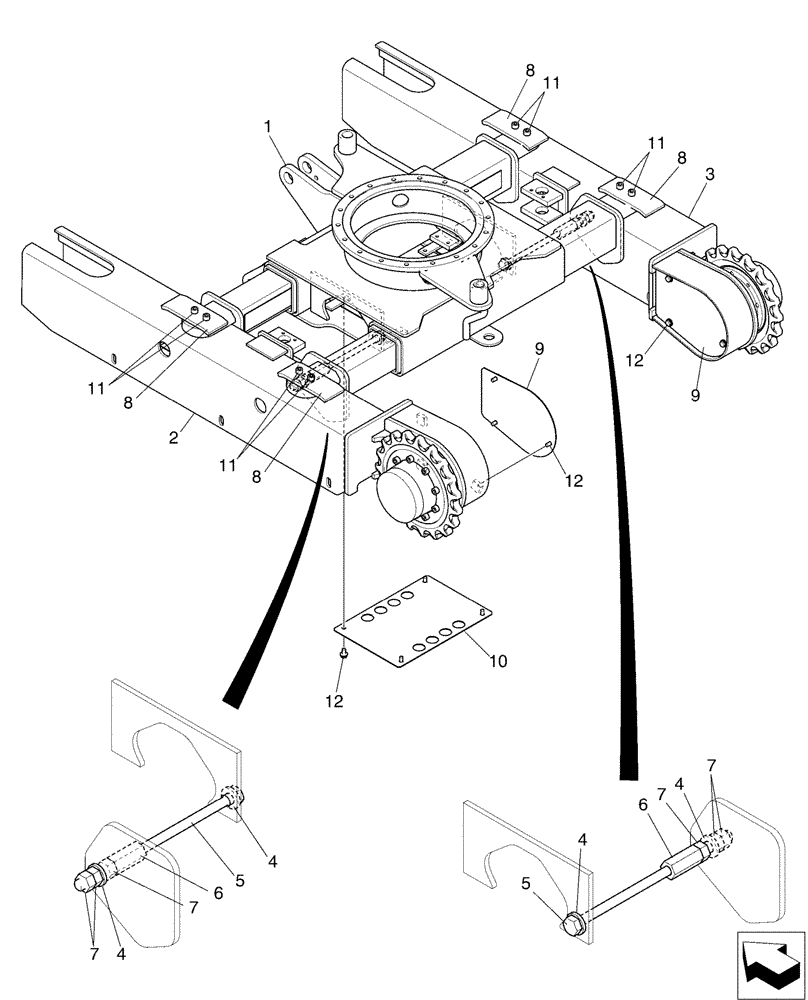

Схема запчастей Case CX17B - (02-001) - FRAME ASSY, LOW (39) - FRAMES AND BALLASTING
4
11
4
5
12
9
8
4
10
2
11
4
7
5
1
12
9
6
8
7
11
3
8
8
12
7
6
7
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PU02F00039F1

FRAME

Assy, Low

1шт.

1

PU02F00040P1

Carbody

1шт.

2

PU07F00035P1

Frame, Crawler, LH

1шт.

3

PU07F00036P1

Frame, Crawler, RH

1шт.

4

ZW16H16000

WASHER

4шт.

5

PU02F01115P1

BOLT

2шт.

6

PU02F01116P1

NUT

2шт.

7

ZN18C16013

NUT

6шт.

8

PU02F01092P1

PLATE

4шт.

9

PU02F01093P1

COVER

2шт.

10

PU02F01119P1

COVER

, Serial Range: PU09-08001-PU09-10008

1шт.

10

PU02F01121P1

COVER

, Start Serial: PU09-10009

1шт.

11

ZS28C10020

SCREW,Hex Socket Head, M10 x 20mm

Cap

8шт.

12

ZM73C08016

BOLT,M8x16mm - Course Thread

Sems, Serial Range: PU09-08001-PU09-10008

10шт.

12

ZM73C08016

BOLT,M8x16mm - Course Thread

Sems, Start Serial: PU09-10009

6шт.

12

ZM73C10020

BOLT,M10x20mm - Course Thread

Sems, Start Serial: PU09-10009

4шт.
