(03-020) - HYD LINES, ARM 1.20M - NIBBLER AND BREAKER

Запчасти Case CX17B (03-020) - HYD LINES, ARM 1.20M - NIBBLER AND BREAKER (35) - HYDRAULIC SYSTEMS

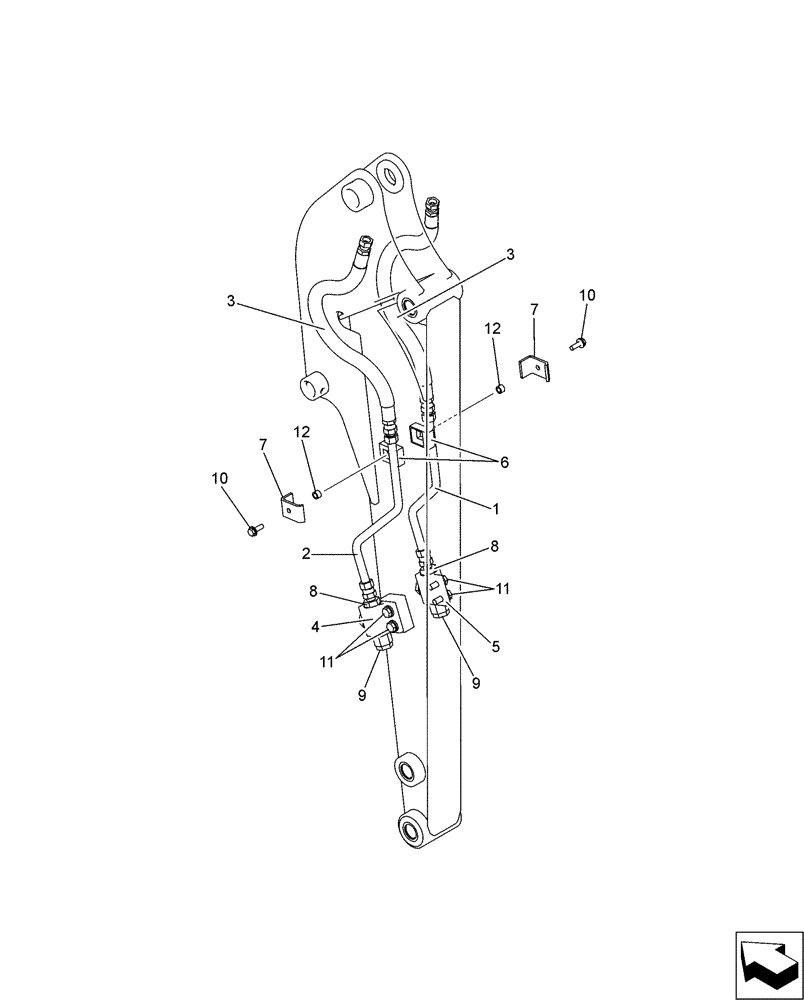

Схема запчастей Case CX17B - (03-020) - HYD LINES, ARM 1.20M - NIBBLER AND BREAKER (35) - HYDRAULIC SYSTEMS
6
7
10
9
10
3
4
7
9
8
2
12
5
11
1
12
11
8
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PU43H00026F1

Hyd Lines, Arm 1. 20M (Nibbler & Breaker)

1шт.

1

PU43H01015P1

TUBE

1шт.

2

PU43H01016P1

TUBE

1шт.

3

HX55L06058DY

HOSE

2шт.

4

YN25V00011F1

VALVE

Stop

1шт.

5

YN25V00012F1

VALVE

Stop

1шт.

6

PU42H01103P1

CLAMP

2шт.

7

PU42H01104P1

CLAMP

2шт.

8

HH25S06008G1

HYD CONNECTOR

2шт.

9

ZE72X08000

PLUG

2шт.

10

ZM73C08025

BOLT,M8x25mm - Course Thread

Sems

2шт.

11

ZM73C10030

BOLT,M10x30mm - Course Thread

Sems

4шт.

12

PU42H01107P1

SPACER

2шт.
