(03-005[01]) - CYLINDER INSTAL - ARM

Запчасти Case CX17B (03-005[01]) - CYLINDER INSTAL - ARM (35) - HYDRAULIC SYSTEMS

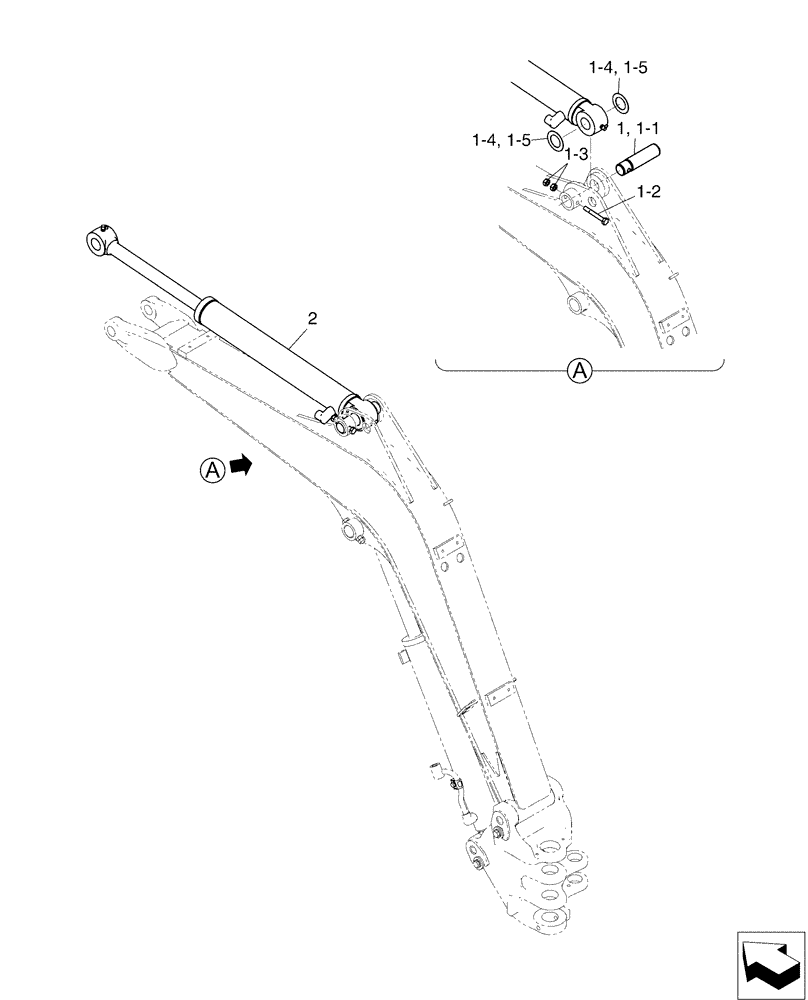

Схема запчастей Case CX17B - (03-005[01]) - CYLINDER INSTAL - ARM (35) - HYDRAULIC SYSTEMS
1
1-4
1-5
1-2
1-4
2
1-1
1-3
1-5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PU02B00072F1

Cylinder Instal (Arm)

1шт.

1

PU02B00058F1

Cylinder Instal

1шт.

1-1

PF02B01022P1

PIN

1шт.

1-2

HS18C10075G2

SCREW

Cap

1шт.

1-3

ZN18C10008

NUT

2шт.

1-4

PR02B01109P1

SHIM,0.5mm Thk

2шт.

1-5

PR02B01122D1

SHIM,0.9mm Thk

2шт.

2

PU01V00036F1

CYLINDER

Arm

1шт.

Refer To 03-005(02)

1шт.
