(03-004[01]) - CYLINDER INSTAL - BOOM

Запчасти Case CX17B (03-004[01]) - CYLINDER INSTAL - BOOM (35) - HYDRAULIC SYSTEMS

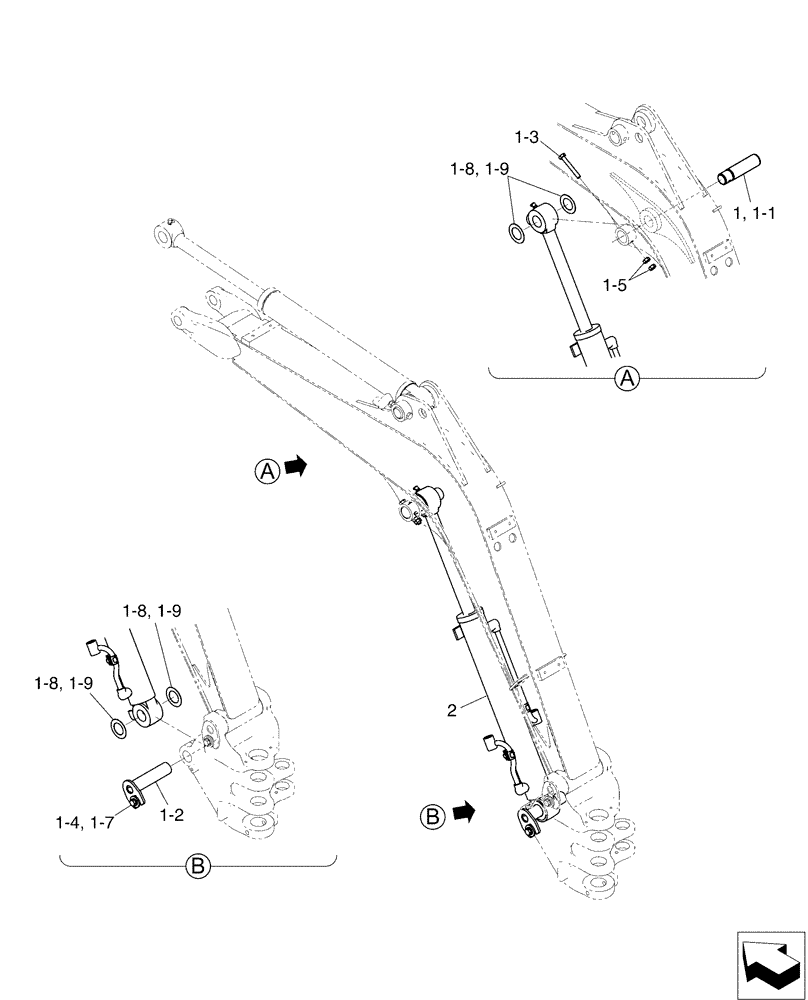

Схема запчастей Case CX17B - (03-004[01]) - CYLINDER INSTAL - BOOM (35) - HYDRAULIC SYSTEMS
1-1
1-7
1-9
1
1-2
1-5
1-8
1-4
1-9
2
1-3
1-9
1-8
1-8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PU02B00077F1

Cylinder Instal (Boom)

1шт.

1

PU02B00068F1

Cylinder Instal

1шт.

1-1

PU02B01170P1

PIN

1шт.

1-2

PU02B01168P1

PIN

, Serial Range: PU09-08001-PU09-08627

1шт.

1-2

PU02B01168P2

PIN

, Start Serial: PU09-08628

1шт.

1-3

HS18C10075G2

SCREW

Cap

1шт.

1-4

ZM73C10020

BOLT,M10x20mm - Course Thread

Sems

1шт.

1-5

ZN18C10008

NUT

2шт.

1-7

PA12B01031P1

WASHER

1шт.

1-8

PR02B01109P1

SHIM,0.5mm Thk

4шт.

1-9

PR02B01122D1

SHIM,0.9mm Thk

4шт.

2

PU01V00044F1

CYLINDER

Boom

1шт.

Refer To 03-004(02)

1шт.
