(02-011[01]) - HYD LINES, LOW

Запчасти Case CX17B (02-011[01]) - HYD LINES, LOW (35) - HYDRAULIC SYSTEMS

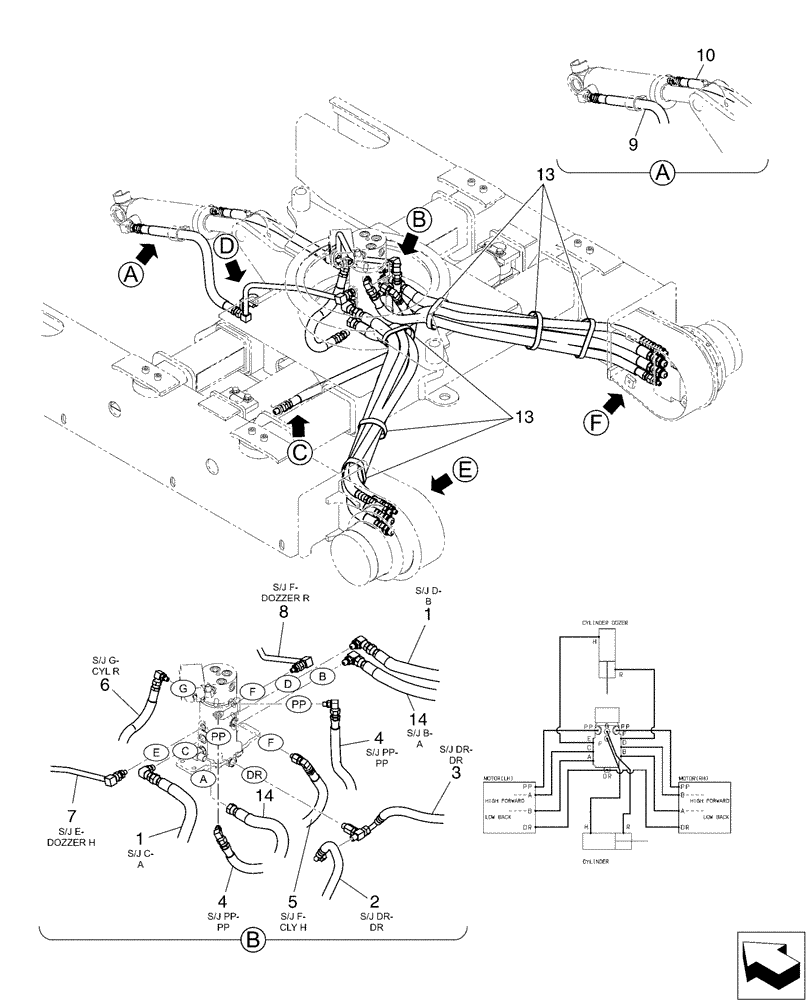

Схема запчастей Case CX17B - (02-011[01]) - HYD LINES, LOW (35) - HYDRAULIC SYSTEMS
5
10
4
6
13
4
7
8
14
1
2
14
13
3
1
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PU02H00015F1

Hyd. Lines, Low

1шт.

1

PM02H01012DD

HOSE

2шт.

2

PU02H01026D2

HOSE

1шт.

3

PU02H01026D4

HOSE

1шт.

4

PU02H01031D1

HOSE

2шт.

5

PA02H01003DE

HOSE

1шт.

6

PA02H01003D5

HOSE ASSY.

1шт.

7

PU02H01032P1

TUBE

1шт.

8

PU02H01034P1

TUBE

1шт.

9

PA02H01003D6

HOSE

1шт.

10

PA02H01003DH

HOSE

1шт.

11

ZC26X12009

CLAMP

2шт.

12

ZM73C08030

BOLT,M8x30mm - Course Thread

Sems

2шт.

13

YX03H01046P1

CLIP

6шт.

14

PM02H01012DF

HOSE

2шт.
