(01-038[01]) - CONTROL LINES, VALVE

Запчасти Case CX17B (01-038[01]) - CONTROL LINES, VALVE (35) - HYDRAULIC SYSTEMS

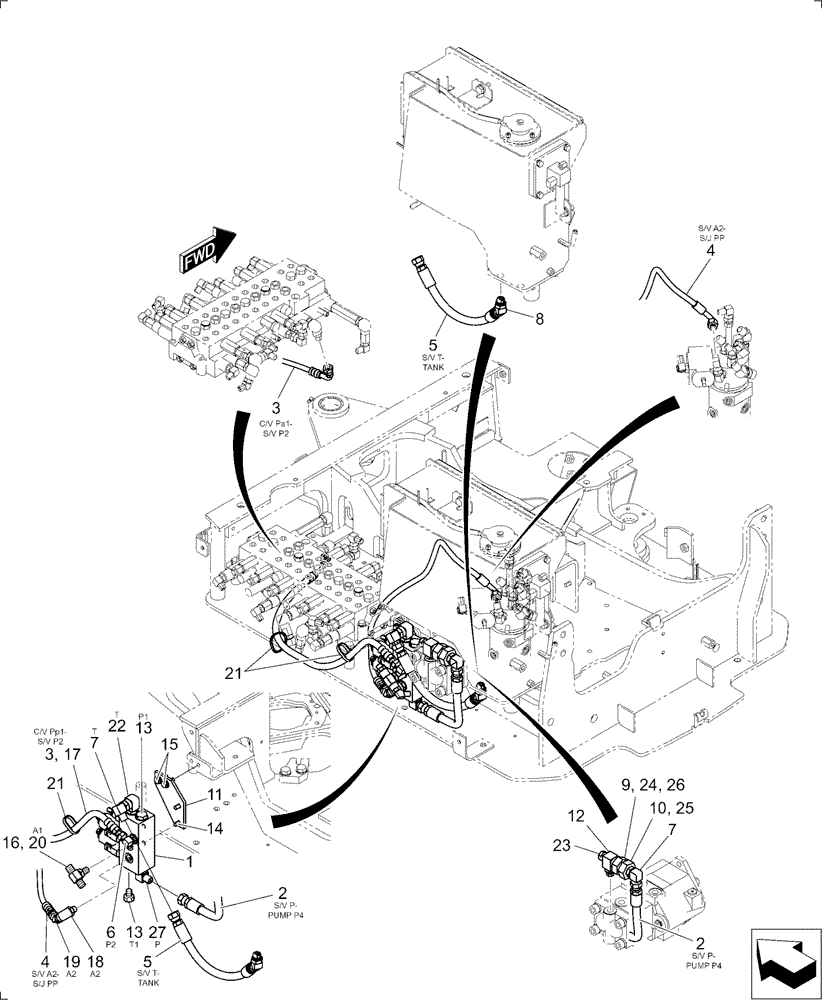

Схема запчастей Case CX17B - (01-038[01]) - CONTROL LINES, VALVE (35) - HYDRAULIC SYSTEMS
1
17
2
6
2
18
22
21
11
3
9
8
5
26
14
15
13
4
12
10
20
13
24
19
4
21
5
7
3
27
16
23
7
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PU64H00029F1

Control Lines, Valve

1шт.

1

PX35V00003F1

VALVE

Assembly, Solenoid (Used for Lever Lock, 2-speed Select)

1шт.

Refer To 01-038(02)

1шт.

2

HX23L06034DY

HOSE

1шт.

3

HX33L04076DX

HOSE

1шт.

4

HX33L04078DX

HOSE

1шт.

5

HX22L06034DY

HOSE

1шт.

6

HH35S04004G1

90 ELBOW

1шт.

7

HH35S06006G1

90 ELBOW,90 Degree, 3/8" PF x 3/8" PF x 60mm L

2шт.

8

HH45S06006G1

45 ELBOW

1шт.

9

PU30P01003P1

ADAPTER

1шт.

10

PU30P01004P1

ADAPTER

1шт.

11

PU64H01028P1

BRACKET

1шт.

12

PW64H01007P1

TEE

1шт.

13

ZE72X06000

PLUG

2шт.

14

ZM73C08020

BOLT,M8x20mm - Course Thread

Sems

2шт.

15

ZM73C08025

BOLT,M8x25mm - Course Thread

Sems

2шт.

16

2444Z2525

HYD CONNECTOR

1шт.

17

PU13E01010DN

TUBE

1шт.

18

2444Z2894

90 ELBOW

Elbow

1шт.

19

HH45S04004G1

45 ELBOW

1шт.

20

HH55L04004G2

TEE

1шт.

21

PY01P01043D8

CABLE TIE,102mm L

3шт.

22

YT42H01128P1

90 ELBOW

1шт.

23

ZE72X04000

PLUG

1шт.

24

PU35V01001P1

FILTER

Oil Seal

1шт.

25

ZD12P02000

O-RING,2.4mm Thk x 19.8mm ID, 90 Duro

1шт.

26

ZD12P01400

O-RING

1шт.

27

HH35S06006G3

ELBOW

1шт.
