(CX17B) - COMPACT EXCAVATOR TIER 4 (NA) - ASN N7TN16001 - (3/07-12/15)
/
(84) - BOOMS, DIPPERS & BUCKETS
/

(01-038[00]) - GUARDS & COVERS (EXTERIOR, UPPER) (PU21C00017F1)

Запчасти Case CX17B (01-038[00]) - GUARDS & COVERS (EXTERIOR, UPPER) (PU21C00017F1) (84) - BOOMS, DIPPERS & BUCKETS

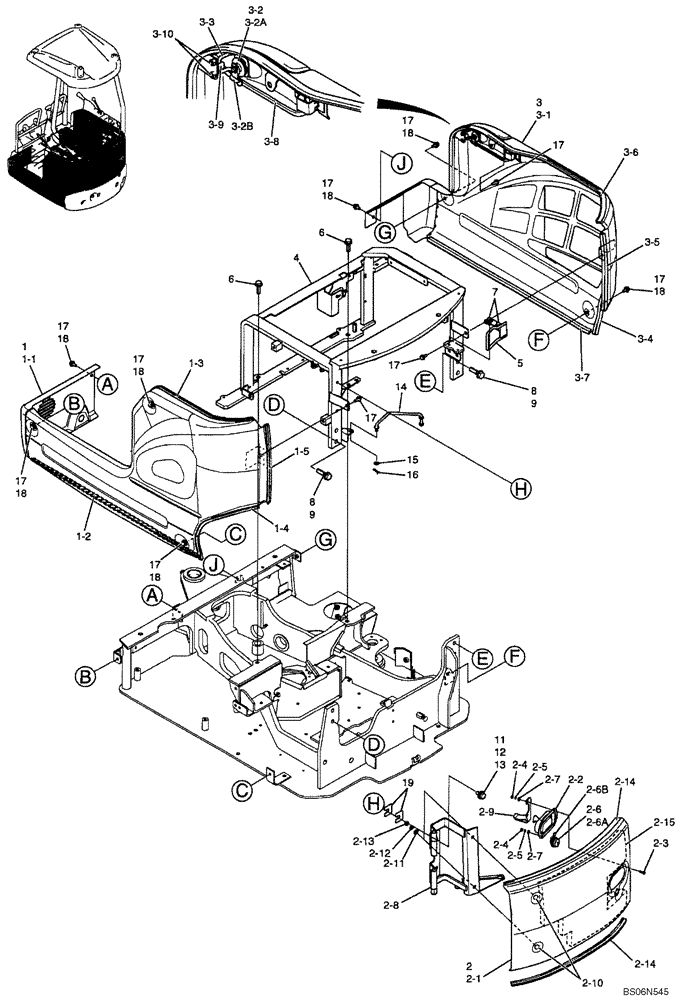

Схема запчастей Case CX17B - (01-038[00]) - GUARDS & COVERS (EXTERIOR, UPPER) (PU21C00017F1) (84) - BOOMS, DIPPERS & BUCKETS
12
8
17
17
2
1-5
18
17
17
9
3-8
7
2-8
2-6
3-3
15
1-3
2-10
4
17
2-14
2-5
14
2-9
3-4
11
3-2a
18
3
3-6
1-2
18
2-5
6
1-1
2-4
3-2b
1-4
2-15
2-3
3-5
3-10
5
2-6b
6
2-7
3-2
8
19
9
17
17
2-2
18
17
2-1
2-7
2-14
2-11
2-12
17
18
13
18
17
2-6a
2-4
18
16
1
3-9
2-13
3-1
3-7

№

Артикул

Название

Примечание

Количество

PU21C00017F1

GUARD, INSTAL (PU21C00017F1)

1шт.

1

PU21C00018F1

COVER ASSY

Cover Assy, Left-Hand

1шт.

1-1

PU21C01251P1

COVER

Cover, Left-Hand

1шт.

1-2

YN21C01712DJ

STRIP

Trim

1шт.

1-3

YN21C01712D8

WEATHERSTRIP

Trim

1шт.

1-4

PY21C01007DJ

WEATHERSTRIP

Trim

1шт.

1-5

PM21C01091D7

WEATHERSTRIP

1шт.

2

PU22C00002F1

ENGINE HOOD PANEL

Cover Assy

1шт.

2-1

PU22C01007P1

HOOD

Cover

1шт.

2-2

PW22C01067P1

LOCK

1шт.

2-3

PH22C01023P1

BOLT

4шт.

2-4

ZN18C05004

NUT

4шт.

2-5

ZW26X05000

LOCK WASHER

Lock

4шт.

2-6

PM21C01268F1

LOCK

1шт.

2-6a

YR22C01025P2

LOCK

1шт.

2-6b

PM21C01269P1

PLATE

1шт.

2-7

ZW16H05000

WASHER

4шт.

2-8

PU22C01010P1

HINGE

Hinge

1шт.

2-9

PU22C01004P1

BRACKET

Bracket

1шт.

2-10

PW21C01413P1

CAPSCREW

2шт.

2-11

ZW16P08000

WASHER

ID 08 x OD 17 x Th 1.6mm

2шт.

2-12

ZW26X08000

LOCK WASHER

Lock

2шт.

2-13

ZN18C08007

NUT

2шт.

2-14

YN21C01712DK

WEATHERSTRIP

Trim

2шт.

2-15

PU22C01011P1

FOAM INSULATION

Insulation

1шт.

3

PU21C00019F1

COVER

Cover Assy, Right-Hand

1шт.

3-1

PU21C01252P1

COVER

Cover, Right-Hand

1шт.

3-2

PM21C01268F1

LOCK

1шт.

3-2a

YR22C01025P2

LOCK

1шт.

3-2b

PM21C01269P1

PLATE

1шт.

3-3

PU21C01275P1

PLATE

Striker

1шт.

3-4

PY21C01007DJ

WEATHERSTRIP

Trim

1шт.

3-5

PM21C01091D7

WEATHERSTRIP

1шт.

3-6

YN21C01712DA

WEATHERSTRIP

Trim

1шт.

3-7

YN21C01712D8

WEATHERSTRIP

Trim

1шт.

3-8

PE21C01135DA

ISOLATOR

Trim

1шт.

3-9

PM21C01099P1

CLIP

1шт.

3-10

ZM41C05012

BOLT

2шт.

4

PU21C01201P1

BRACKET

Bracket

1шт.

5

PU21C01209P1

PLATE

Striker

1шт.

6

ZM73C12040

BOLT,M12x40mm - Course Thread

Bolt

2шт.

7

YR21C01159P1

BOLT

2шт.

8

ZS18C14050

SCREW,Hex, M14 x 50mm

4шт.

9

ZW16H14000

WASHER

4шт.

11

ZS18C12030

SCREW,Hex, M12 x 30mm

2шт.

12

2418T10357

WASHER

2шт.

13

ZW26X12000

LOCK WASHER

2шт.

14

PU21C01187P1

STAY

Stay

1шт.

15

ZW16P08000

WASHER

ID 08 x OD 17 x Th 1.6mm

1шт.

16

2419R9D2

COTTER PIN

OD 08mm x 27.7mm Long

1шт.

17

PU03M01279P1

BOLT

Bolt

10шт.

18

PU21C01218P1

WASHER

Washer

7шт.

19

PU21C01240P1

SHIM

4шт.
