(01-001[00]) - FRAME ASSEMBLY, UPPER (PU52F00032F1) (PU24C00012F1 COVER)

Запчасти Case CX17B (01-001[00]) - FRAME ASSEMBLY, UPPER (PU52F00032F1) (PU24C00012F1 COVER) (39) - FRAMES AND BALLASTING

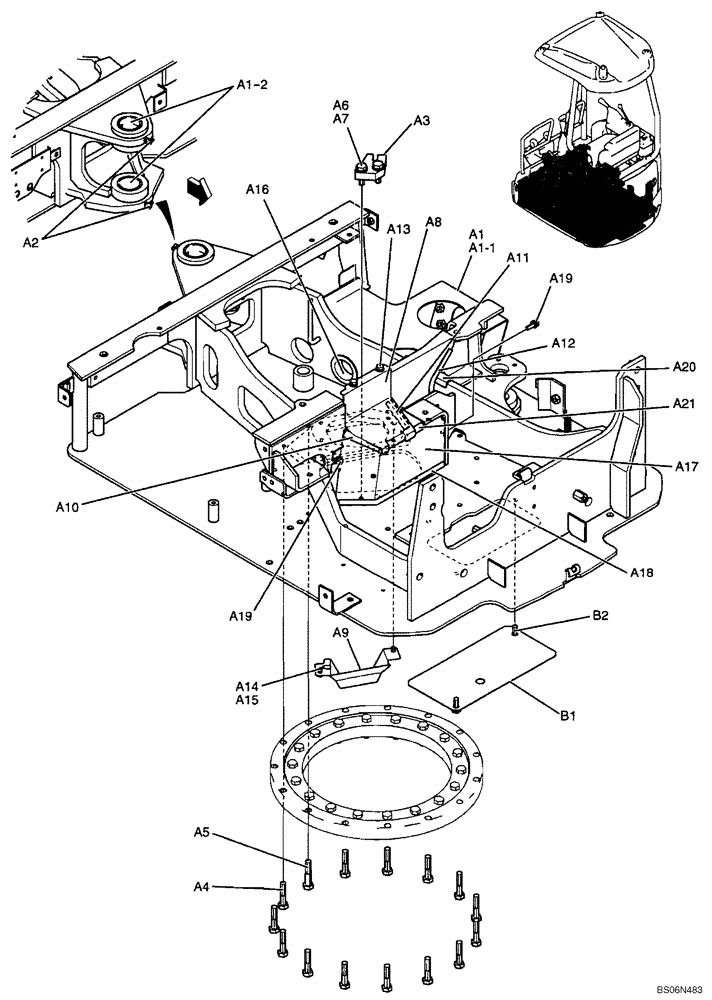

Схема запчастей Case CX17B - (01-001[00]) - FRAME ASSEMBLY, UPPER (PU52F00032F1) (PU24C00012F1 COVER) (39) - FRAMES AND BALLASTING
a18
a13
b1
a14
a4
a10
a11
a15
a6
a12
a17
b2
a21
a8
a7
a1
a20
a19
a19
a2
a1-2
a5
a3
a16
a1-1
a9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

a1

PU52F00031F11

1шт.

a1-1

PU52F00030P1

1шт.

a1-2

PU52F01147P1

BUSHING

2шт.

a2

ZG91U02000

LUBE NIPPLE

2шт.

a3

PU52F01150P1

STOP

1шт.

a4

ZS18C12055

SCREW,Hex, M12 x 55mm

14шт.

a5

HS58C12060G1

BOLT

1шт.

a6

ZS18C12040

SCREW,Hex, M12 x 40mm

2шт.

a7

ZW16P12000

WASHER

2шт.

a8

PU52F01226P1

PLATE

1шт.

a9

PU52F01225P1

COVER

1шт.

a10

YJ21C01146DA

PLASTIC

1шт.

a11

YJ21C01146D7

STRIP

1шт.

a12

YN21C01724DC

INSULATING PANEL

1шт.

a13

ZM22C08020

BOLT

2шт.

a14

ZS18C08012

SCREW,Hex, M8 x 12mm

2шт.

a15

ZW26X08000

LOCK WASHER

2шт.

a16

LE21P01002P1

GROMMET

1шт.

a17

PU52F01211P1

COVER

1шт.

a18

YJ21C01146D3

INSULATING PANEL

1шт.

a19

ZM22C08025

BOLT

2шт.

a20

YN64H01068D2

INSULATING BLOCK

1шт.

a21

YJ21C01146D5

SOFT TRIM

1шт.

b1

PU24C01016P1

COVER

1шт.

b2

ZM73C10025

BOLT,M10x25mm - Course Thread

2шт.
